Cihaz ekleme

Cihaz ekleme ekranı üzerinden platforma yeni cihazlar tanımlanabilir, cihaz bilgileri yapılandırılabilir ve bağlantı işlemleri başlatılabilir.

Cihaz Listesi

Cihaz ekleme işlemine başlamadan önce Cihazlar Listesiekranından mevcut cihazlar kontrol edilebilir. Bu ekranda cihazların bağlantı durumu, bağlı olduğu profil, cihaz türü ve tesis bilgileri birlikte görüntülenir.

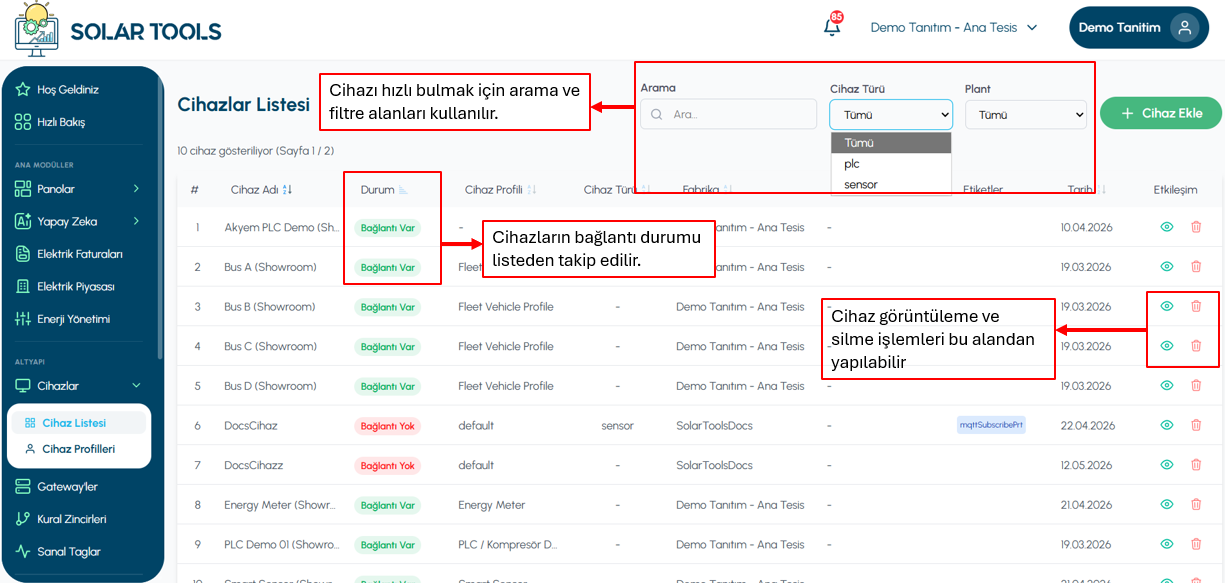

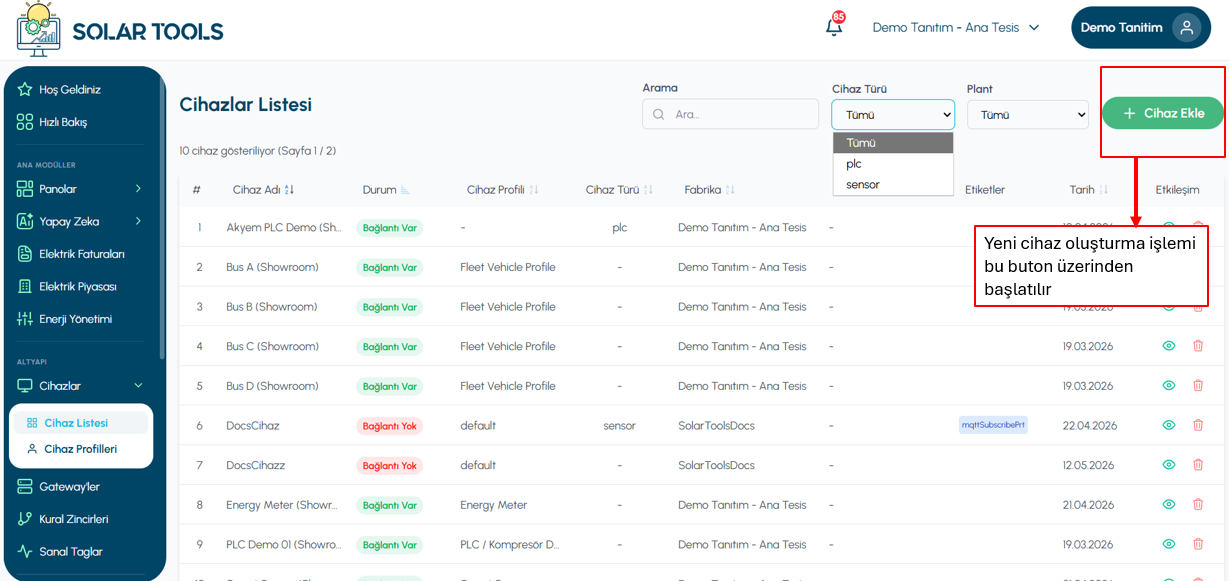

Şekil 1 — Cihaz listesi ve cihaz yönetim alanı

• Belirli bir cihazı bulmak için arama alanı kullanılabilir.
• Cihazları türüne veya bağlı olduğu tesise göre daraltmak için filtreler uygulanabilir.
• Cihazın aktif olup olmadığı Durum alanından kontrol edilebilir.
• Satırın sağındaki işlem ikonları üzerinden cihaz detayları görüntülenebilir veya cihaz silme işlemi başlatılabilir.
• Yeni cihaz eklemek için ekranın sağ üst bölümünde yer alan “Cihaz Ekle” butonu kullanılır.

Yeni Cihaz Ekleme

Yeni cihaz ekleme ekranında cihazın hangi organizasyona bağlı çalışacağı, hangi profili kullanacağı, hangi protokol ile haberleşeceği ve nasıl gruplandırılacağı belirlenir. Aşağıdaki adımlar, örnek bir cihazın sisteme eklenme akışını göstermektedir.

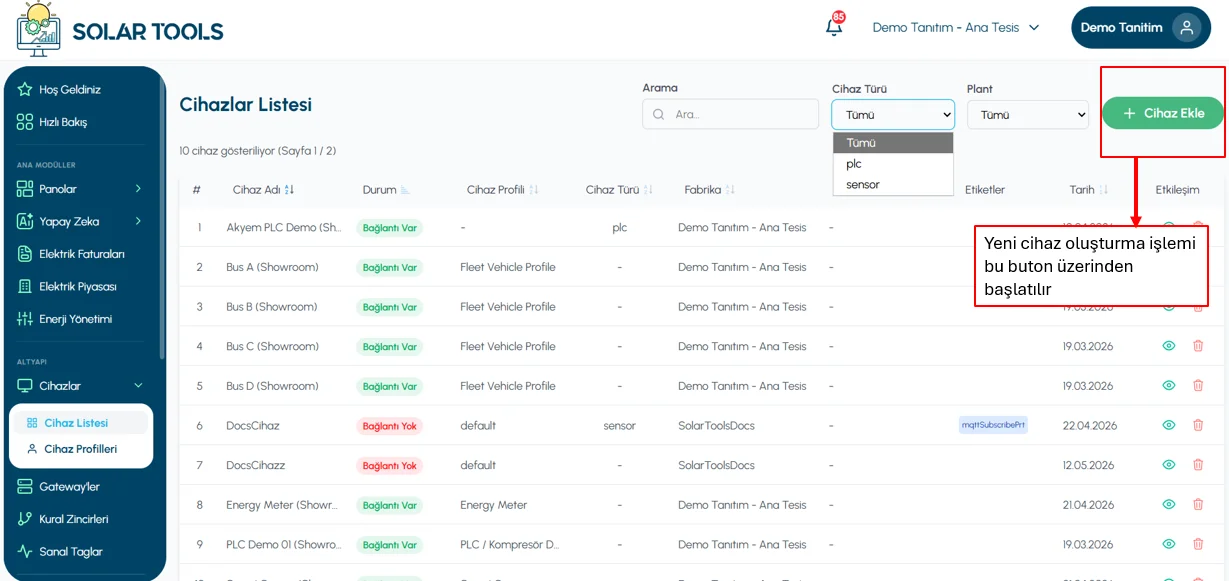

Şekil 2 — Cihaz ekleme işlemini başlatma

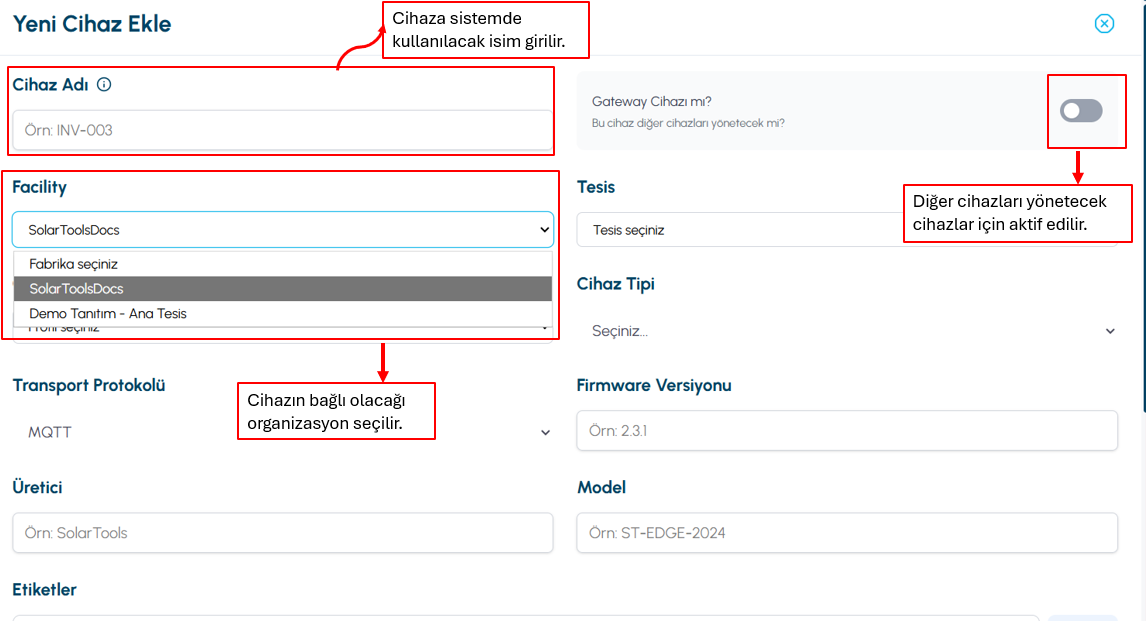

Şekil 3 — Cihaz adı, facility ve gateway seçimi

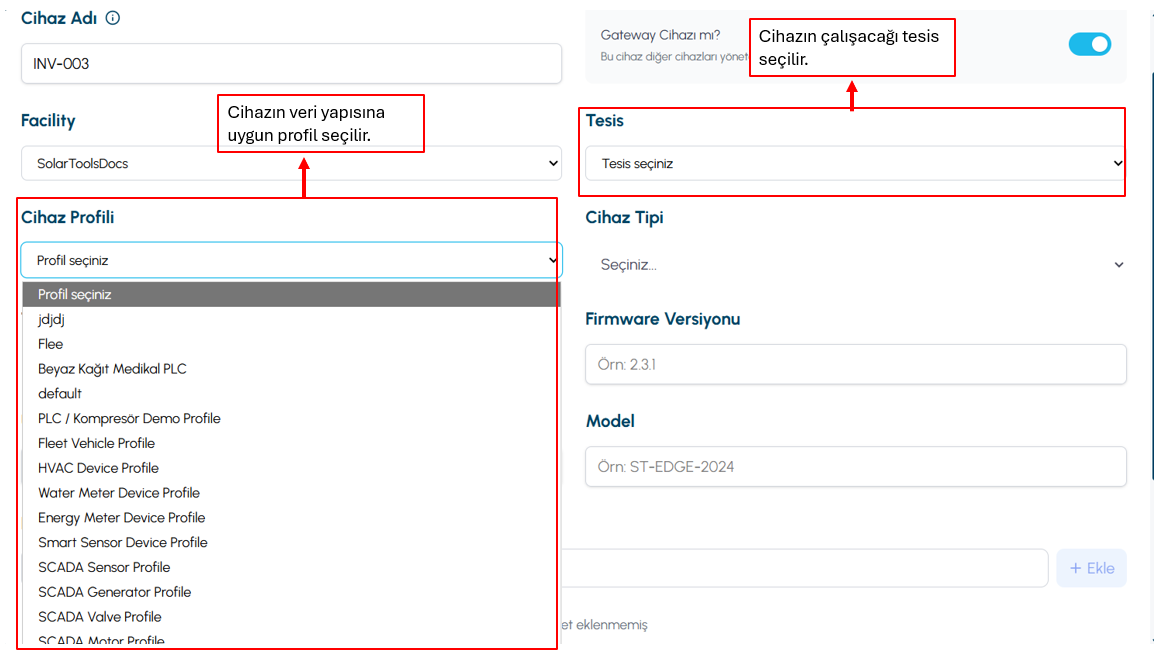

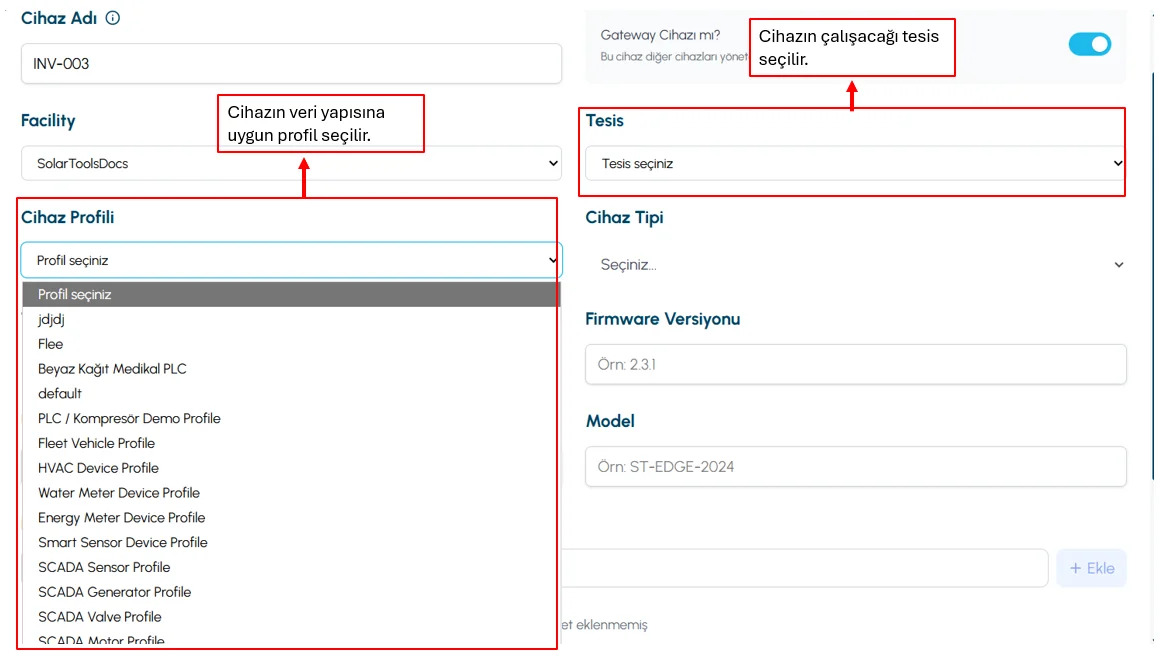

Şekil 4 — Profil ve tesis seçimi

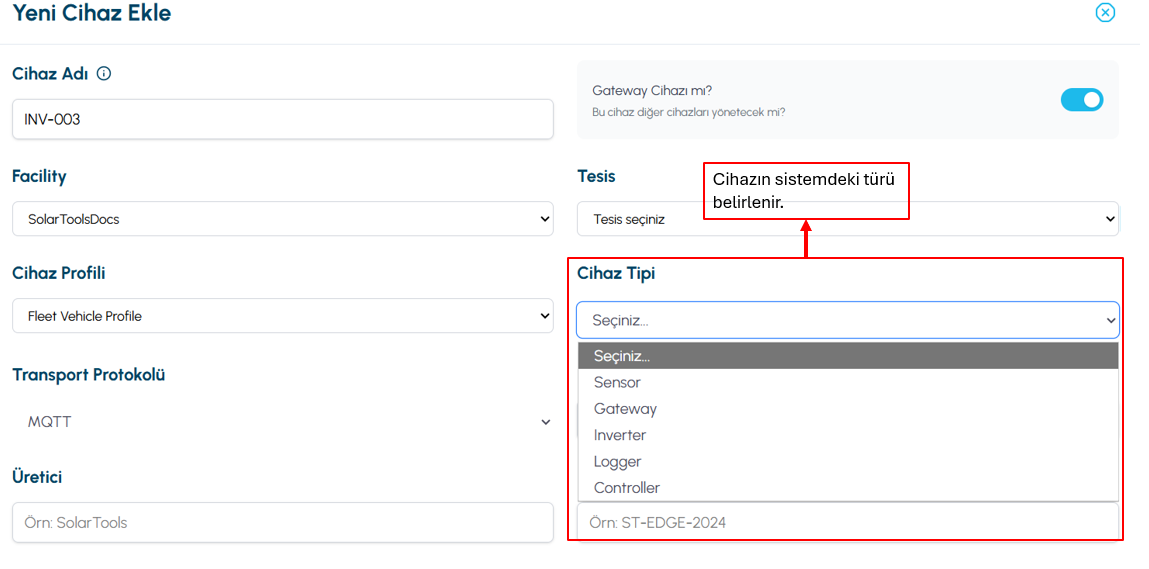

Şekil 5 — Cihaz tipi seçimi

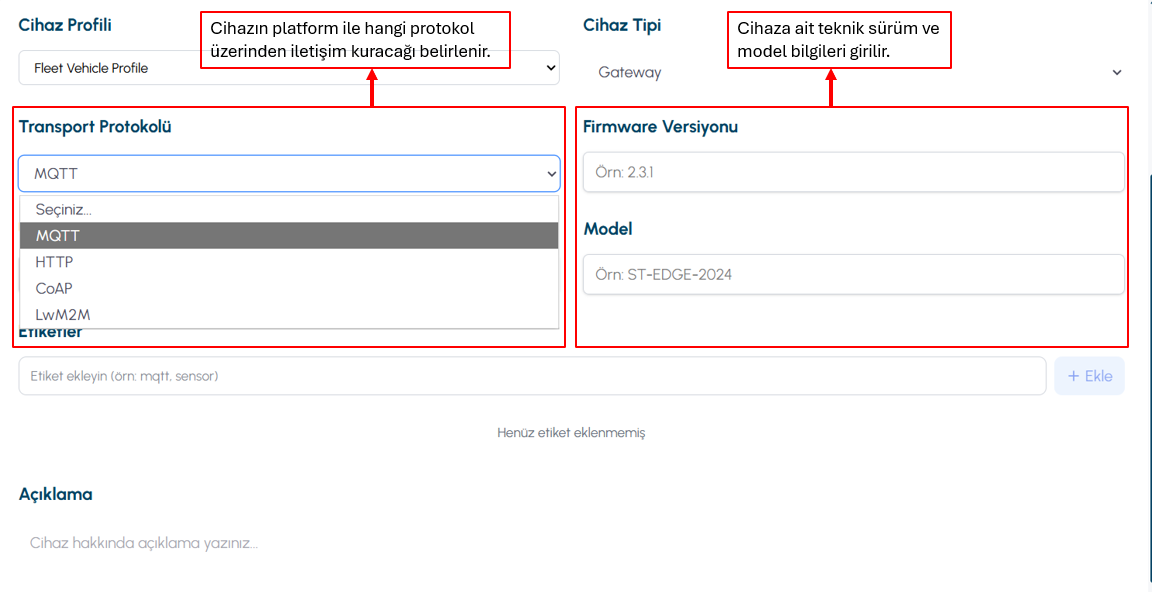

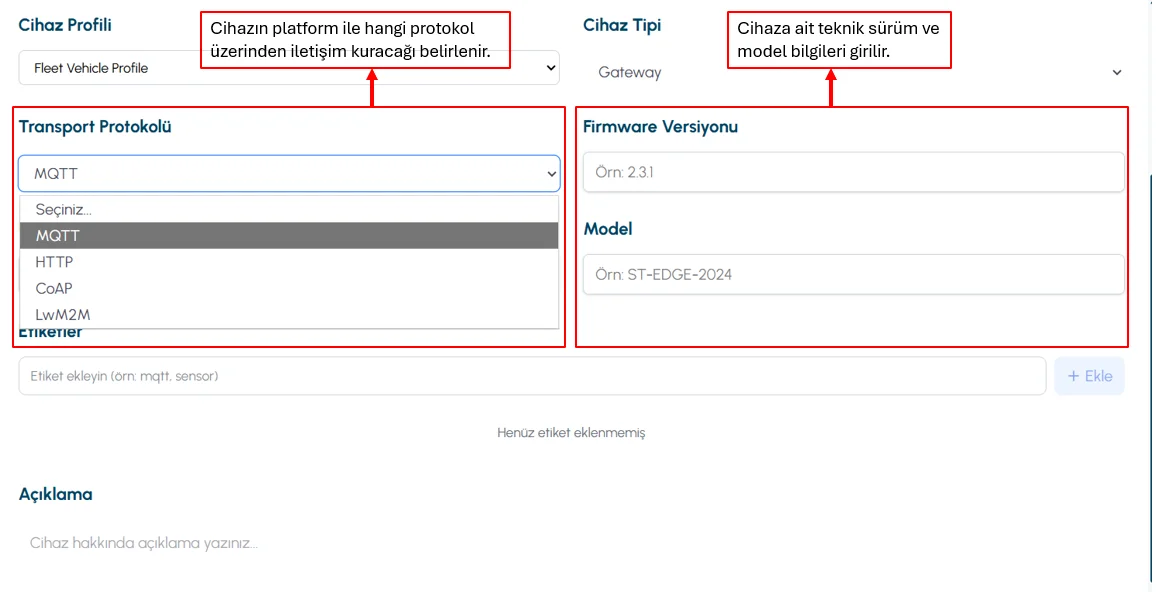

Şekil 6 — Protokol ve teknik bilgiler

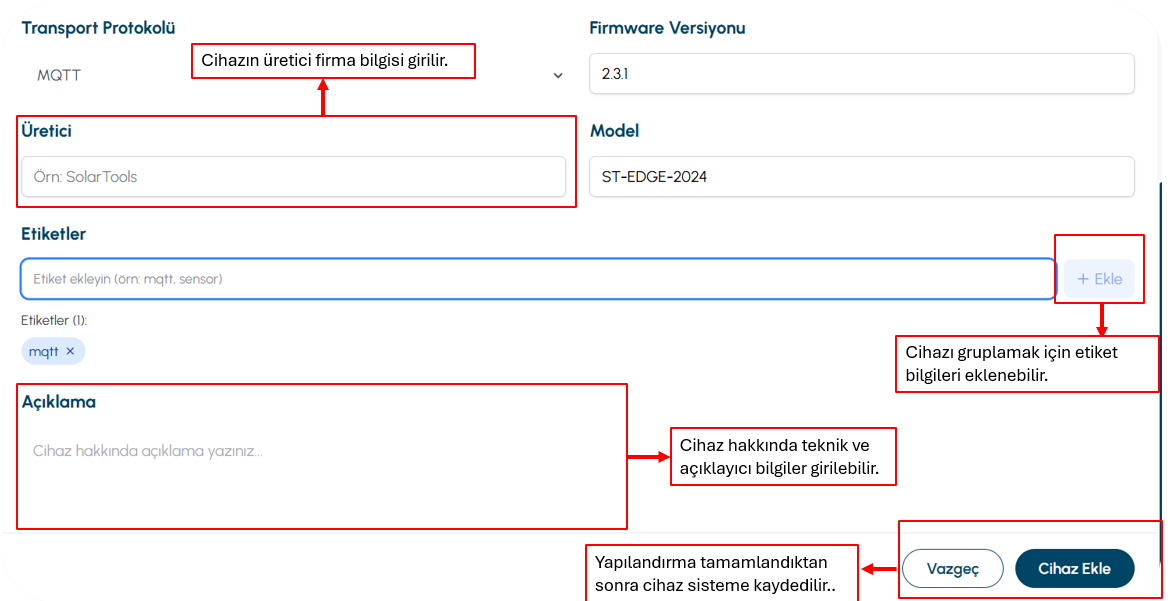

Şekil 7 — Cihaz ekleme işlemini tamamlama

Cihaz ekleme adımları

1. Cihaz adı girilir. Cihazın listede kolay tanınması için açıklayıcı ve benzersiz bir ad kullanılmalıdır.
2. Facility ve tesis seçilir. Cihazın hangi organizasyon ve tesis altında çalışacağı bu alanlardan belirlenir.
3. Gateway seçeneği değerlendirilir. Cihaz başka cihazlardan veri toplayacak veya onları yönetecekse gateway seçeneği aktif edilmelidir.
4. Cihaz profili seçilir. Cihazın göndereceği veri yapısına uygun profil seçilmelidir. Örneğin araç takip cihazları için Fleet Vehicle Profile kullanılabilir.
5. Cihaz tipi belirlenir. Cihazın sistemde sensör, gateway, inverter, logger veya controller olarak çalışacağı bu alandan seçilir.
6. Transport protokolü kontrol edilir. MQTT ile veri gönderecek cihazlarda transport protokolü MQTT olarak bırakılmalıdır.
7. Teknik bilgiler eklenir. Firmware, model ve üretici bilgileri girilerek cihazın teknik takibi kolaylaştırılır.
8. Etiket ve açıklama girilir. Cihazları filtrelemek, gruplamak veya dashboardlarda ayırmak için etiketler kullanılabilir.
9. Cihaz kaydedilir. Tüm bilgiler tamamlandıktan sonra “Cihaz Ekle” butonu ile cihaz sisteme eklenir.

Cihaz Bağlantı Bilgileri

Cihaz oluşturma işlemi tamamlandıktan sonra platform tarafından otomatik bağlantı bilgileri oluşturulur. Bu bilgiler kullanılarak cihazın MQTT bağlantısı yapılandırılır.

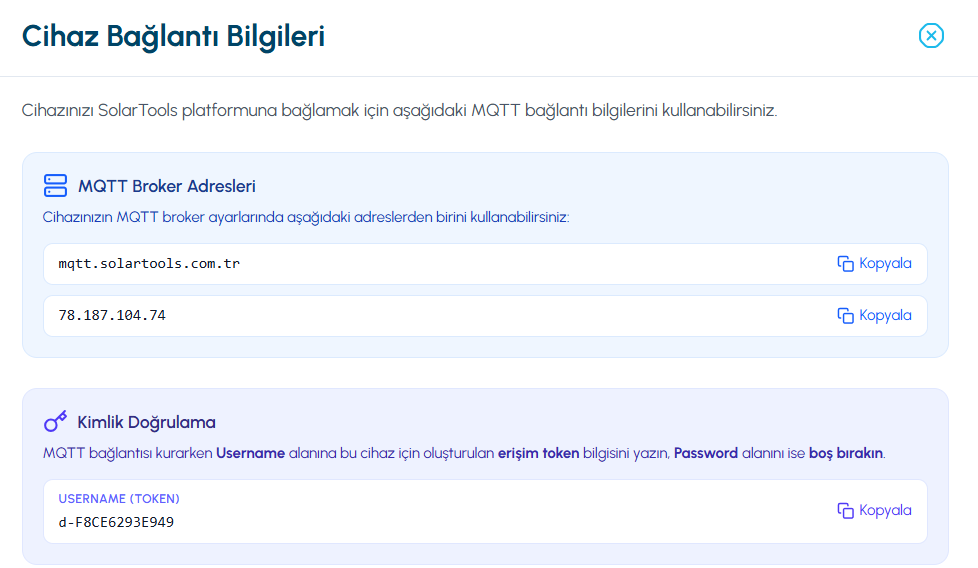

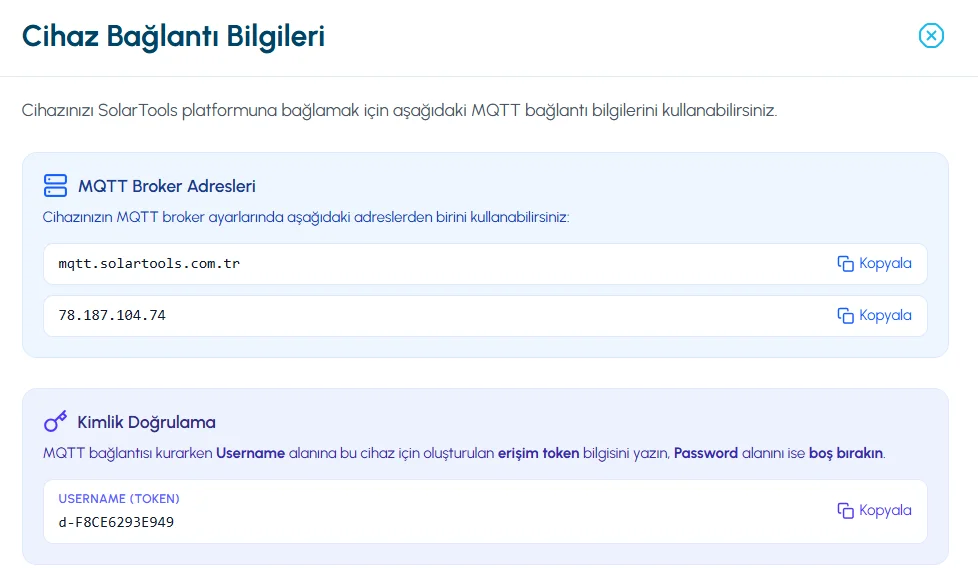

Şekil 8 — MQTT broker ve erişim bilgileri

MQTT Broker ve Erişim Bilgileri

Broker adresi ve erişim token bilgileri bu ekran üzerinden görüntülenir. MQTT bağlantısı kurulurken Username alanında erişim token değeri kullanılmalıdır.

Broker adresi, port bilgisi ve erişim token alanları sağ tarafta bulunan “Kopyala” butonları ile hızlı şekilde kopyalanabilir.

MQTT Topic Yapılandırması

Platform ile cihaz arasındaki veri iletişimi MQTT topic yapıları üzerinden gerçekleştirilir. Telemetry verileri ve RPC komutları bu topic alanları ile yönetilir.

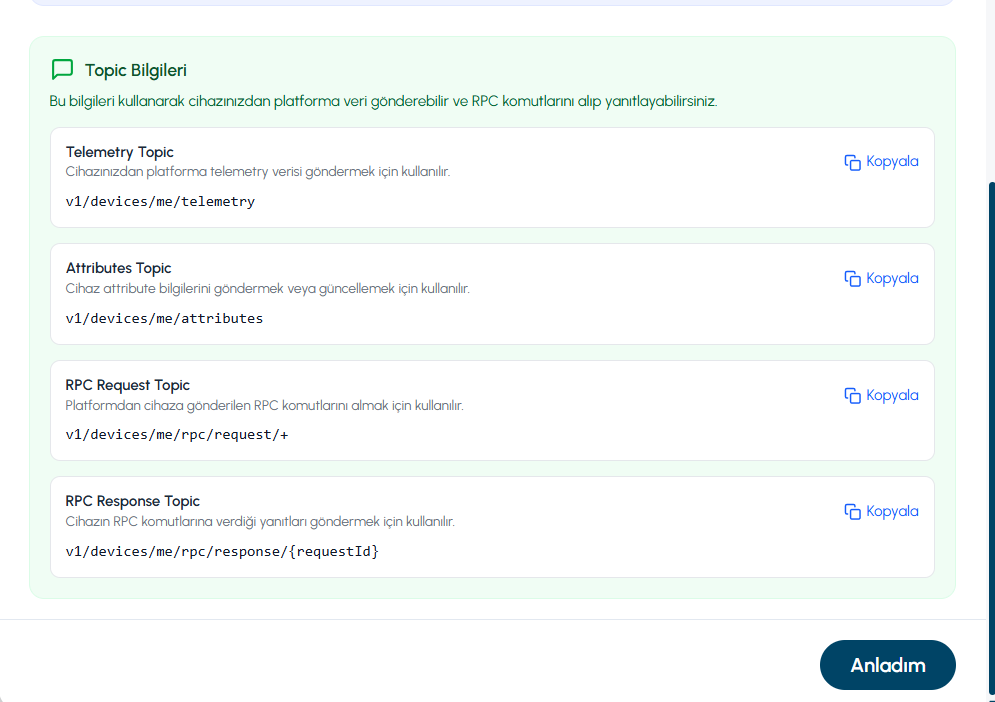

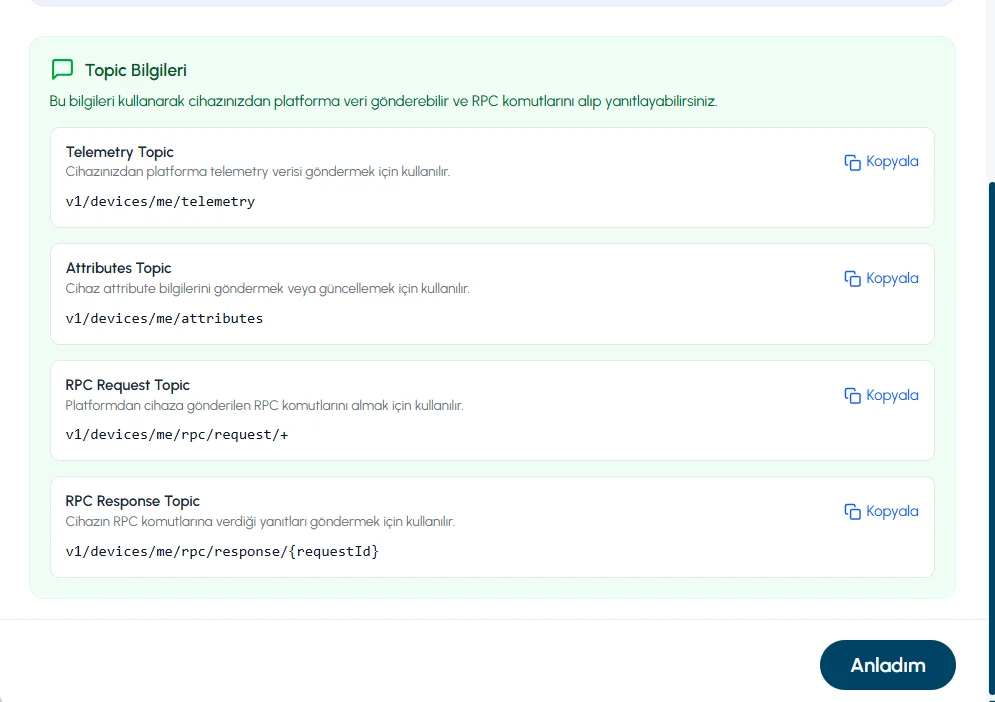

Şekil 9 — MQTT topic yapılandırmaları

Topic kullanım alanları

• Telemetry Topic: Sensör verilerinin platforma gönderildiği topic alanıdır.
• Attributes Topic: Cihaz özelliklerinin güncellendiği topic yapısıdır.
• RPC Topics: Platform ile cihaz arasındaki uzaktan komut iletişimini sağlar.

Not — Topic bilgileri platform tarafından otomatik oluşturulur ve cihaz tarafında aynı yapı kullanılmalıdır.
