Özel pano oluşturma
Özel Pano Oluşturma özelliği, kullanıcıların ihtiyaç duydukları verileri tek bir ekranda toplayarak tamamen kendi iş süreçlerine uygun panolar tasarlamasını sağlar. Kullanıcılar hazır şablonlara bağlı kalmadan; veri kartları, grafikler, tablolar, SCADA bileşenleri ve özel widgetlar ile kendi izleme ekranlarını oluşturabilir.
Bu sayfa, özel pano oluşturma ekranının temel bölümlerini, widget ekleme mantığını, kategori seçimini ve farklı widget kategorilerinin hangi durumlarda kullanılabileceğini açıklar.

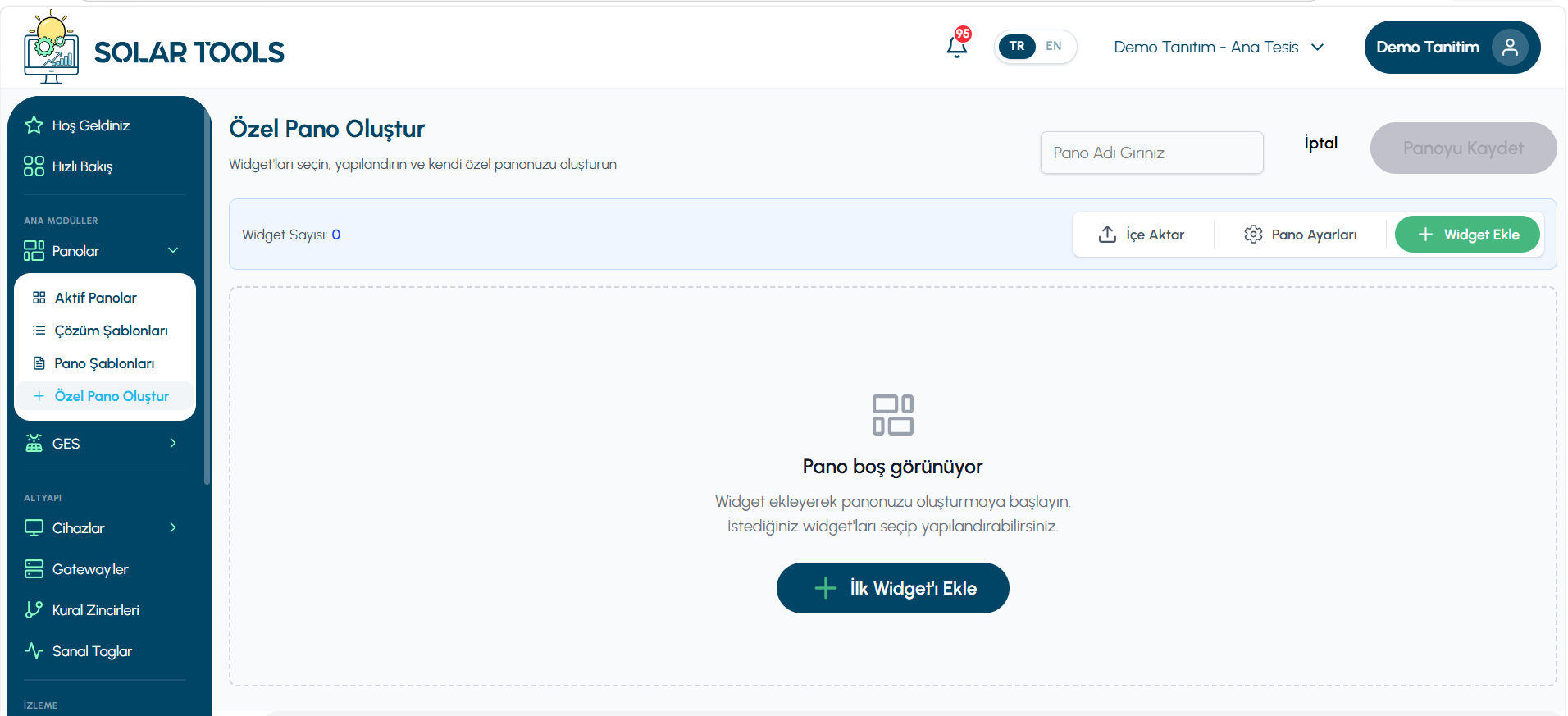

Genel Görünüm
Sıfırdan pano tasarlamaya başlayın
Özel Pano Oluşturma ekranı, kullanıcının boş bir pano alanı üzerinden kendi izleme ekranını tasarlamasını sağlar. Bu alanda pano adı belirlenebilir, widget ekleme süreci başlatılabilir, daha önce dışa aktarılmış pano dosyaları içe aktarılabilir ve tamamlanan pano kaydedilebilir.
Widget Ekle
Panoya veri kartı, grafik, tablo, SCADA bileşeni veya özel kart eklemek için widget seçim akışını başlatır.
Pano Ayarları
Panonun görünümü, arka planı ve temel yapılandırma seçeneklerinin yönetileceği alana geçiş sağlar.
İçe Aktar
Daha önce dışa aktarılmış pano yapılandırmalarının yeniden kullanılmasını sağlar.
Kaydet
Hazırlanan pano düzenini sisteme kaydederek aktif kullanıma hazır hale getirir.

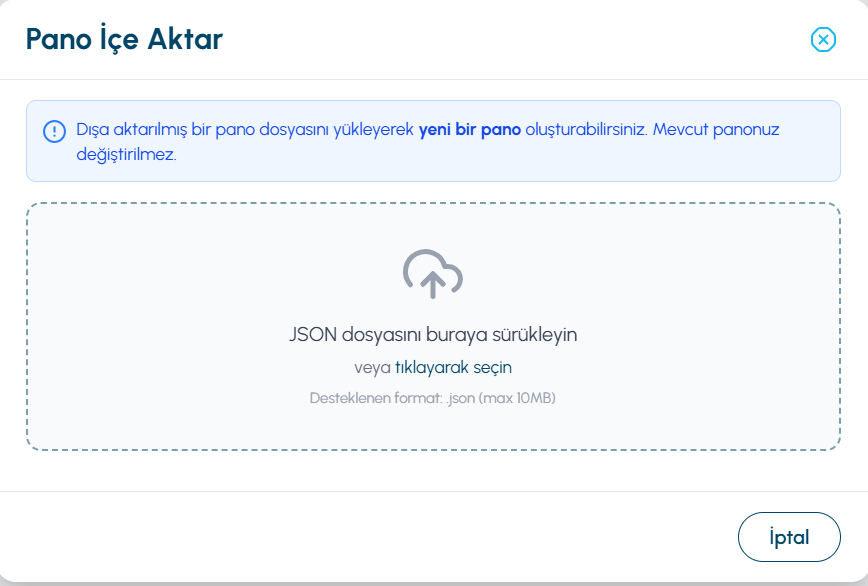

Daha Önce Oluşturulan Panoları İçe Aktarma
Özel pano oluşturma ekranı yalnızca sıfırdan pano tasarlamak için kullanılmaz. Daha önce dışa aktarılmış pano yapılandırmaları da tekrar sisteme yüklenebilir.
Bu özellik özellikle aynı pano tasarımının farklı tesislerde, müşterilerde veya test ortamlarında yeniden kullanılacağı durumlarda kurulum süresini önemli ölçüde azaltır.
Hazır Pano Yapılandırmalarını Yeniden Kullanın
Daha önce dışa aktarılmış pano yapılandırmaları sisteme tekrar yüklenebilir. Bu sayede aynı pano yapısı farklı tesislerde veya farklı cihaz gruplarında yeniden kullanılabilir.
Widget Oluşturma Akışı
Özel panolar, kullanıcı tarafından seçilen widgetların bir araya getirilmesiyle oluşturulur. Bir widget eklenirken öncelikle uygun kategori seçilir, ardından ihtiyaç duyulan widget belirlenir ve son olarak gerekli yapılandırma ayarları tamamlanır. Aşağıdaki akış, yeni bir widget oluşturulurken izlenen temel adımları göstermektedir.

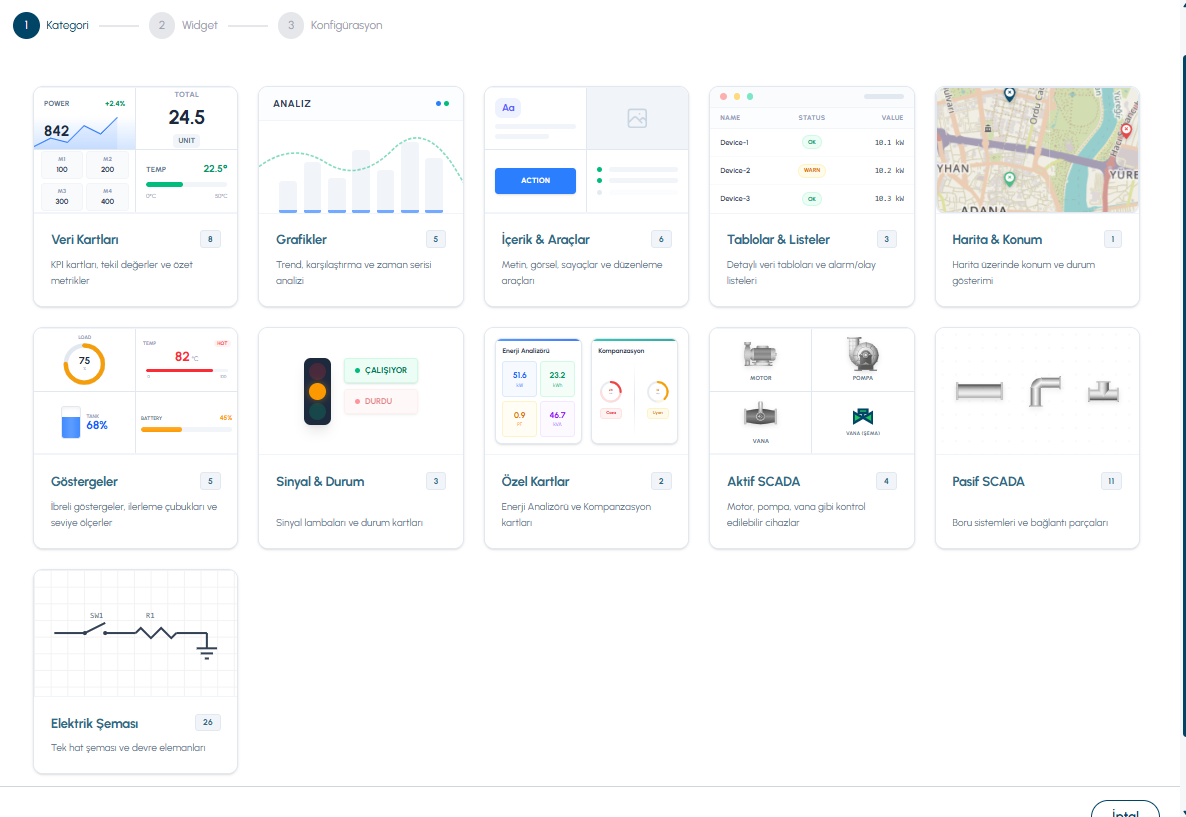

Kategori seçerek doğru widget grubuna ulaşın
Kategori seçimi, panoya eklenecek bileşenin hangi amaçla kullanılacağını belirler. Veri kartları anlık KPI göstermek için, grafikler trend analizi için, SCADA kategorileri ise saha ekipmanlarını görselleştirmek için kullanılır.
Kategori Seçimi
Widgetın işlevsel grubunu belirler ve kullanıcıyı doğru bileşen listesine yönlendirir.
Widget Seçimi
Seçilen kategoriye ait widgetlar arasından pano ihtiyacına uygun bileşen seçilir.
Yapılandırma
Cihaz, veri parametresi, zaman aralığı ve görünüm ayarları tanımlanarak widget panoya eklenir.
Pano Tasarımında Kullanılabilecek Widget Kategorileri
Özel pano oluşturma sürecinde kullanılabilecek tüm widget kategorileri aşağıda yer almaktadır. Her kategori farklı veri görüntüleme senaryoları için tasarlanmıştır ve kullanıcılara ihtiyaçlarına uygun panolar oluşturma esnekliği sağlar.
Kategori Hakkında
Veri Kartları kategorisi; enerji, güç, sıcaklık, basınç, üretim miktarı veya sayaç değeri gibi kritik metriklerin kompakt ve okunabilir kart yapılarıyla gösterilmesini sağlar. Kullanıcılar bu kartlarla panonun en önemli değerlerini tek bakışta takip edebilir.
Ne Zaman Kullanılır?
Anlık KPI takibi, yönetici özet ekranları, tesis performans göstergeleri ve kritik ölçümlerin hızlı okunması gereken panolarda tercih edilir.

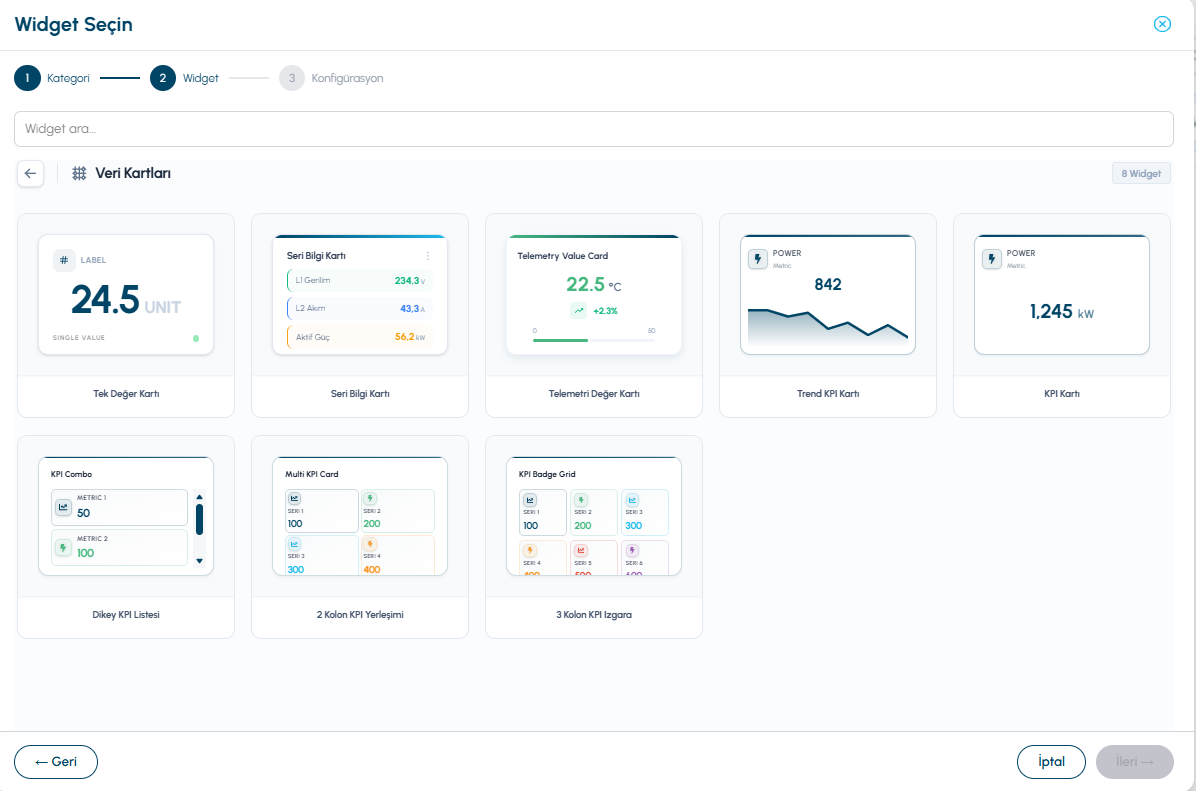

Bu Kategoride Bulunan Widgetlar
Konfigürasyon İpucu
Bu kategoride genellikle widget adı, cihaz seçimi, veri parametresi, birim, izleme aralığı ve otomatik yenileme ayarları yapılandırılır. Kullanıcı, kartın hangi cihazdan hangi değeri okuyacağını doğru belirlemelidir.
Örnek Widget Yapılandırması
Kategori ve widget seçimi tamamlandıktan sonra yapılandırma ekranı açılır. Bu aşamada widgetın hangi cihazdan veri okuyacağı, hangi parametreyi göstereceği ve pano üzerinde nasıl görüntüleneceği belirlenir. Aşağıdaki örnekte bir Veri Kartı widgetının yapılandırma süreci gösterilmektedir.
Aşağıdaki örnekte bir Veri Kartı widgetının yapılandırma ekranı gösterilmektedir.

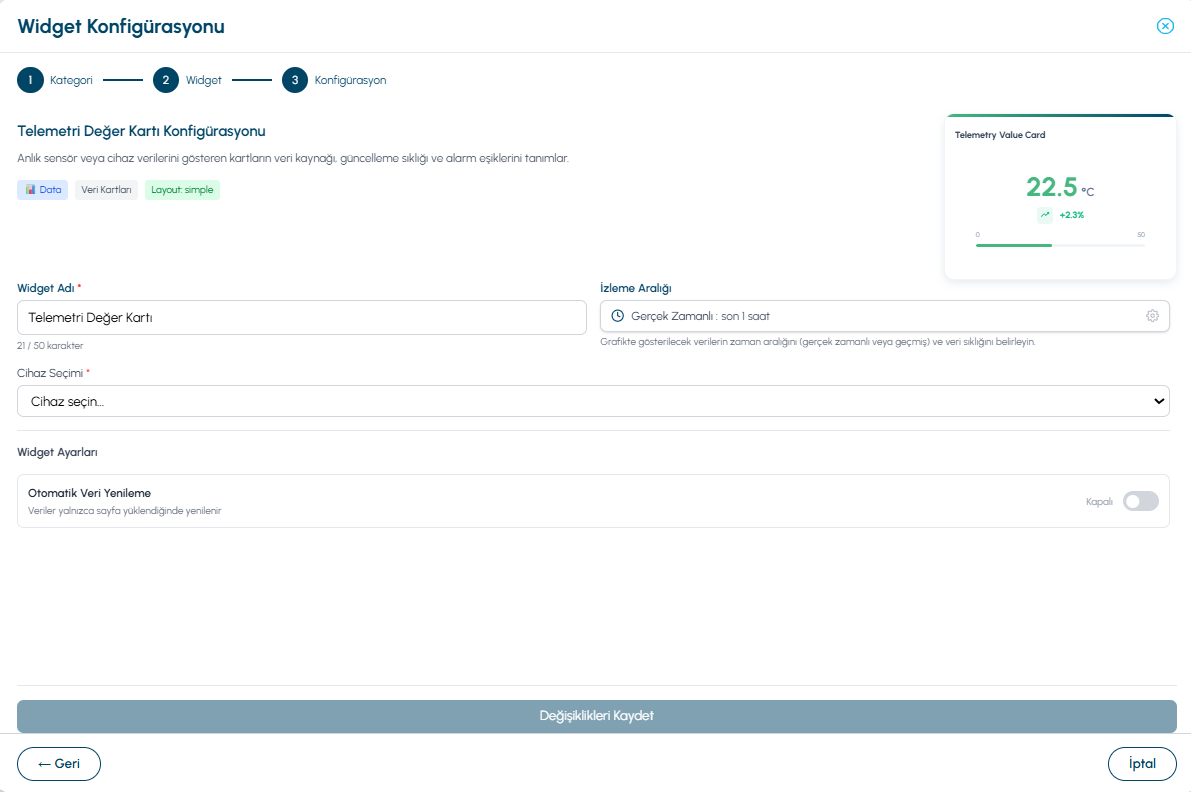

Veri Kartı Widgetı Yapılandırma Ekranı
Widget yapılandırma ekranında veri kaynağı, cihaz seçimi, parametre bilgisi ve görüntüleme ayarları tanımlanır. Bu ayarlar widgetın pano üzerinde nasıl çalışacağını belirler.
Widget Adı
Pano üzerinde görüntülenecek başlık tanımlanır.
Cihaz Seçimi
Verinin alınacağı cihaz belirlenir.
Parametre
Gösterilecek telemetri veya ölçüm değeri seçilir.
Yenileme Ayarı
Widgetın veri güncelleme sıklığı yapılandırılır.
Panoyu Kaydetme ve Kullanıma Alma
Pano Oluşturma Süreci Tamamlandı
Widgetlar eklendikten ve gerekli yapılandırmalar tamamlandıktan sonra pano kaydedilerek kullanıma hazır hale getirilir. Kaydedilen panolar otomatik olarak Aktif Panolar ekranında görüntülenir. Kullanıcılar daha sonra bu panoları açabilir, düzenleyebilir, paylaşabilir ve güncelleyebilir. Oluşturulan panolar günlük operasyonlarda aktif olarak kullanılabilir. Daha verimli pano tasarımları oluşturmak için aşağıdaki tasarım önerilerini inceleyebilirsiniz.
Tasarım ve Kullanım Önerileri
Okunabilir ve yönetilebilir panolar oluşturun
Özel pano tasarlanırken amaç sadece çok sayıda widget eklemek değildir. Kullanıcının en kritik bilgiye en hızlı şekilde ulaşması hedeflenmelidir. Bu nedenle widgetlar veri türüne, kullanım sıklığına ve operasyonel önemine göre gruplandırılmalıdır.
Kritik KPI'lar Üstte
En sık takip edilen enerji, güç, alarm veya üretim değerleri panonun üst bölümünde konumlandırılmalıdır.
İlişkili Widgetları Gruplayın
Aynı cihaz veya süreçle ilgili kartlar, grafikler ve tablolar aynı bölgede tutulmalıdır.
Gereksiz Yoğunluktan Kaçının
Aynı ekranda çok fazla widget kullanmak okunabilirliği ve performansı olumsuz etkileyebilir.
Canlı Veriye Odaklanın
Operasyonel panolarda canlı veri, alarm durumu ve trend bilgileri öncelikli olarak gösterilmelidir.
