Pano ve widget
Pano ve widget yapısı, platform üzerindeki telemetri verilerinin görselleştirilmesini ve kullanıcı tarafından merkezi olarak izlenmesini sağlayan arayüz katmanını oluşturur.
Tag, telemetri ve sanal tag yapıları üzerinden gelen veriler; grafik, tablo, gösterge kartı, harita ve SCADA bileşenleri ile kullanıcıya görsel olarak sunulabilir hale gelir.
Platform içerisindeki dashboard yapısı sayesinde kullanıcılar farklı sistemlere ait verileri tek bir ekran üzerinden takip edebilir, analiz edebilir ve operasyonel süreçleri merkezi olarak yönetebilir.
Pano yapısı veriyi görselleştirir, widget yapısı ise bu görselleştirmenin temel bileşenlerini oluşturur.
Pano nedir?
Pano, platform içerisindeki verilerin merkezi bir ekran üzerinde organize edilerek kullanıcıya sunulduğu görselleştirme alanıdır.
Kullanıcılar farklı cihazlardan, sistemlerden veya sanal tag yapılarından gelen verileri aynı pano içerisinde bir araya getirebilir ve operasyonel süreçleri tek noktadan takip edebilir.
Dashboard yapıları gerçek zamanlı veri izleme, alarm yönetimi, performans analizi ve geçmiş veri inceleme süreçlerinde aktif olarak kullanılır.
Platform içerisinde farklı operasyon yapıları için özelleştirilmiş pano ekranları oluşturulabilir. SCADA sistemleri, proses yönetimi, enerji izleme ve saha operasyonları gibi farklı kullanım senaryolarına uygun dashboard yapıları desteklenmektedir.

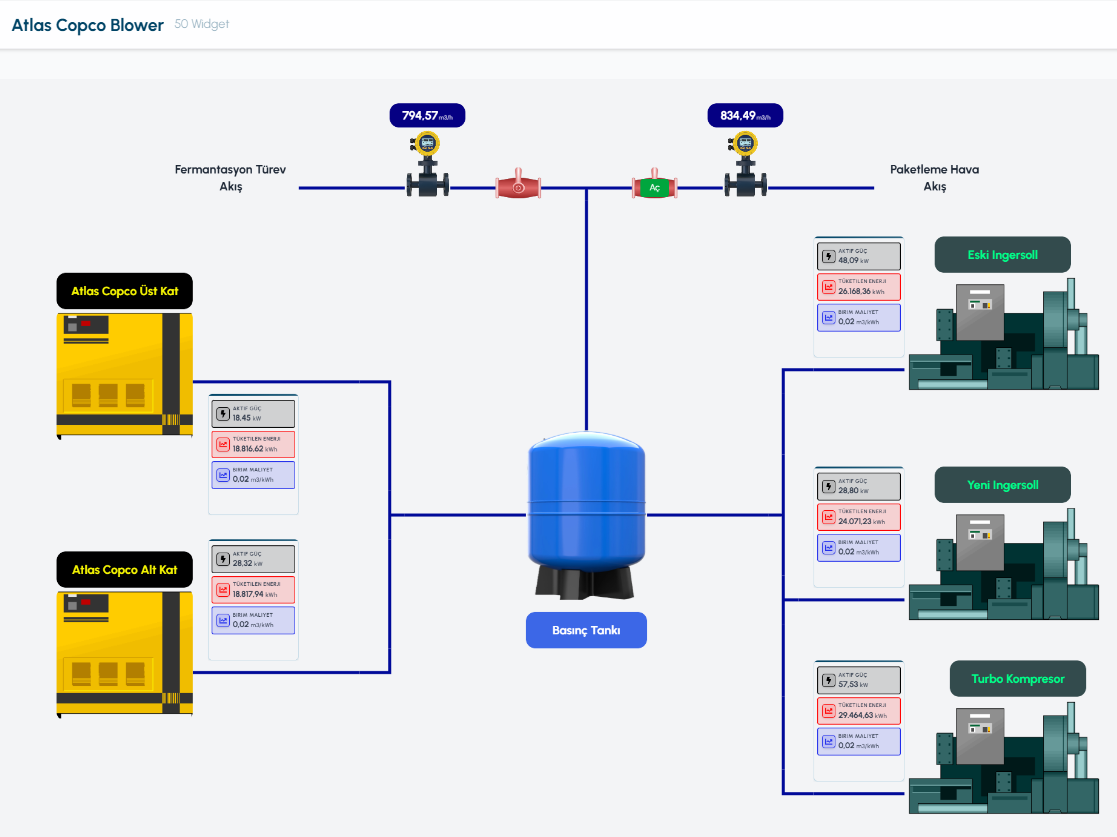

Kompresör sistemlerinin merkezi olarak izlendiği SCADA dashboard örneği

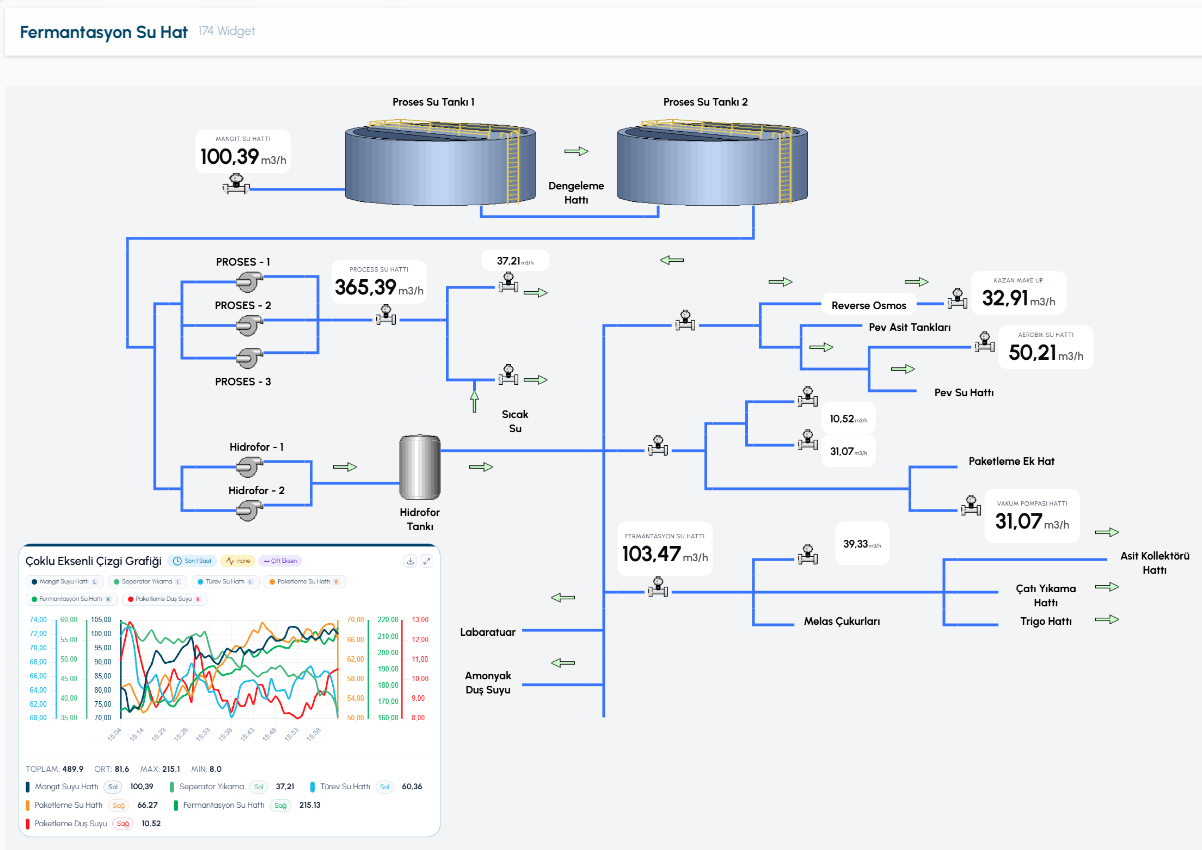

Proses su hatlarının operasyonel olarak yönetildiği dashboard yapısı

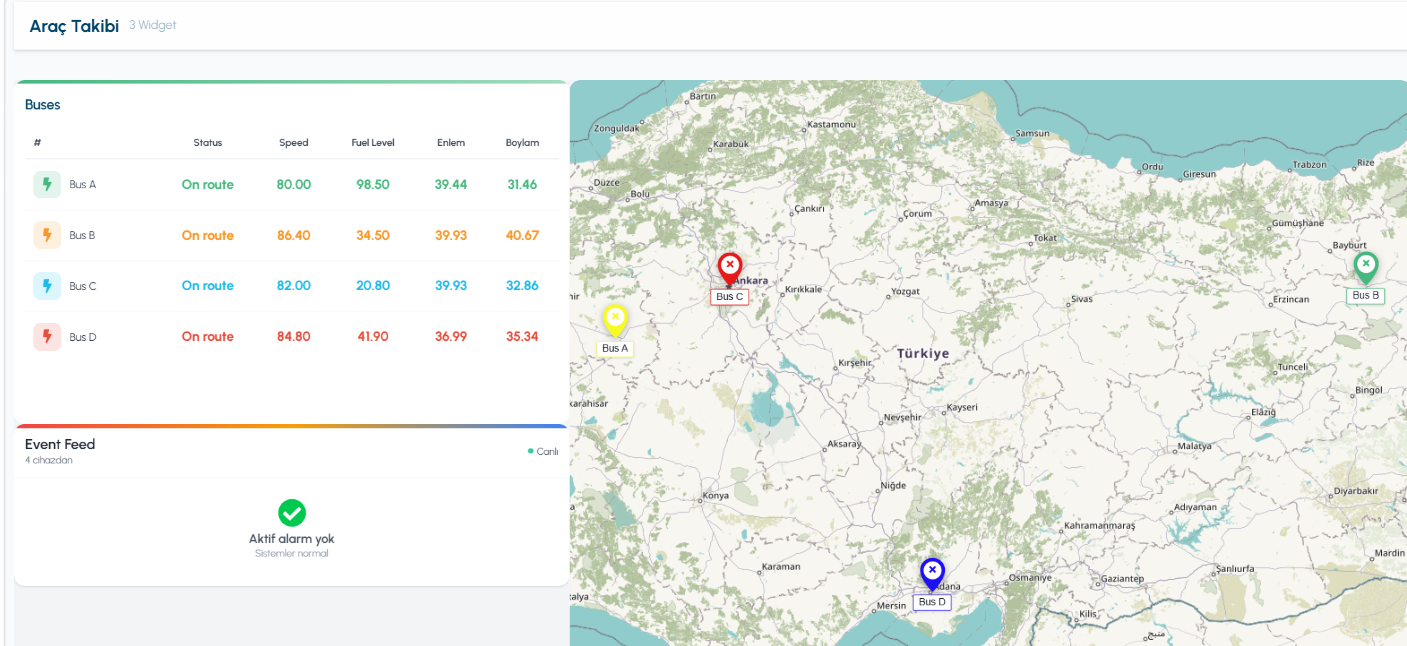

Harita tabanlı araç takip ve saha operasyon dashboard örneği
- Merkezi izleme → Farklı cihaz ve sistemlerden gelen veriler tek bir pano üzerinden takip edilebilir.
- Gerçek zamanlı veri akışı → Telemetri verileri anlık olarak dashboard bileşenlerine aktarılabilir.
- Operasyon yönetimi → Alarm, performans ve sistem durumları aynı ekran üzerinde görüntülenebilir.
- Esnek yerleşim yapısı → Widget bileşenleri sürükle bırak mantığı ile yeniden düzenlenebilir.
- Rol bazlı kullanım → Farklı kullanıcılar kendi ihtiyaçlarına uygun dashboard yapıları oluşturabilir.
Widget nedir?
Widget, pano içerisinde kullanılan bağımsız görselleştirme bileşenidir. Her widget belirli bir veri kaynağına bağlanır ve ilgili telemetri verisini kullanıcıya görsel olarak sunar.
Grafikler, gösterge kartları, tablolar, haritalar, alarm listeleri ve SCADA bileşenleri platform içerisindeki widget yapılarının temel örneklerini oluşturur.
Kullanıcılar widget yapılarını özelleştirerek veri kaynağı, renk, zaman aralığı, alarm durumu ve görsel ayarları değiştirebilir.
Platform içerisinde farklı kullanım senaryolarına uygun widget kategorileri bulunmaktadır. Kullanıcılar dashboard oluşturma sürecinde ihtiyaçlarına uygun widget bileşenlerini seçerek özelleştirilmiş pano yapıları oluşturabilir.

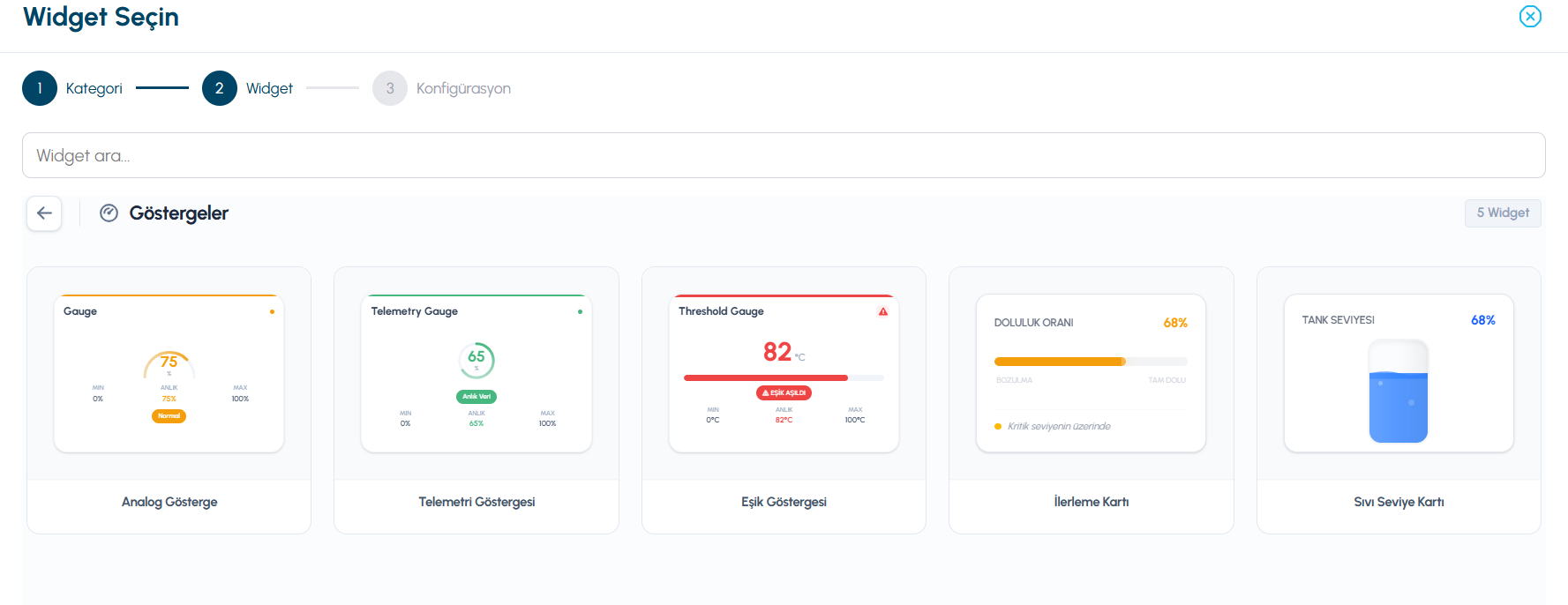

Gauge, ilerleme kartı ve seviye göstergesi gibi telemetri odaklı widget örnekleri

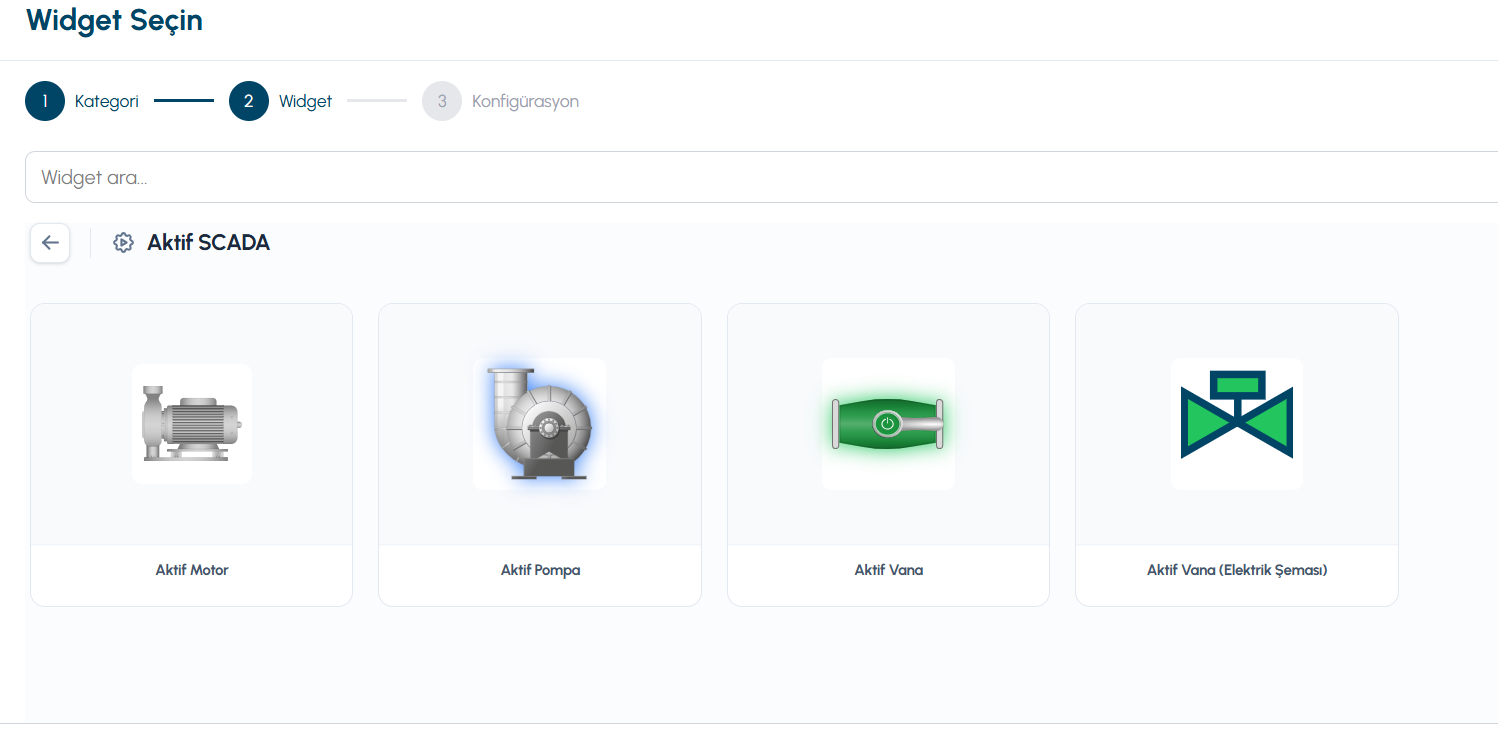

Motor, pompa ve vana gibi endüstriyel süreç bileşenleri için kullanılan SCADA widget yapıları

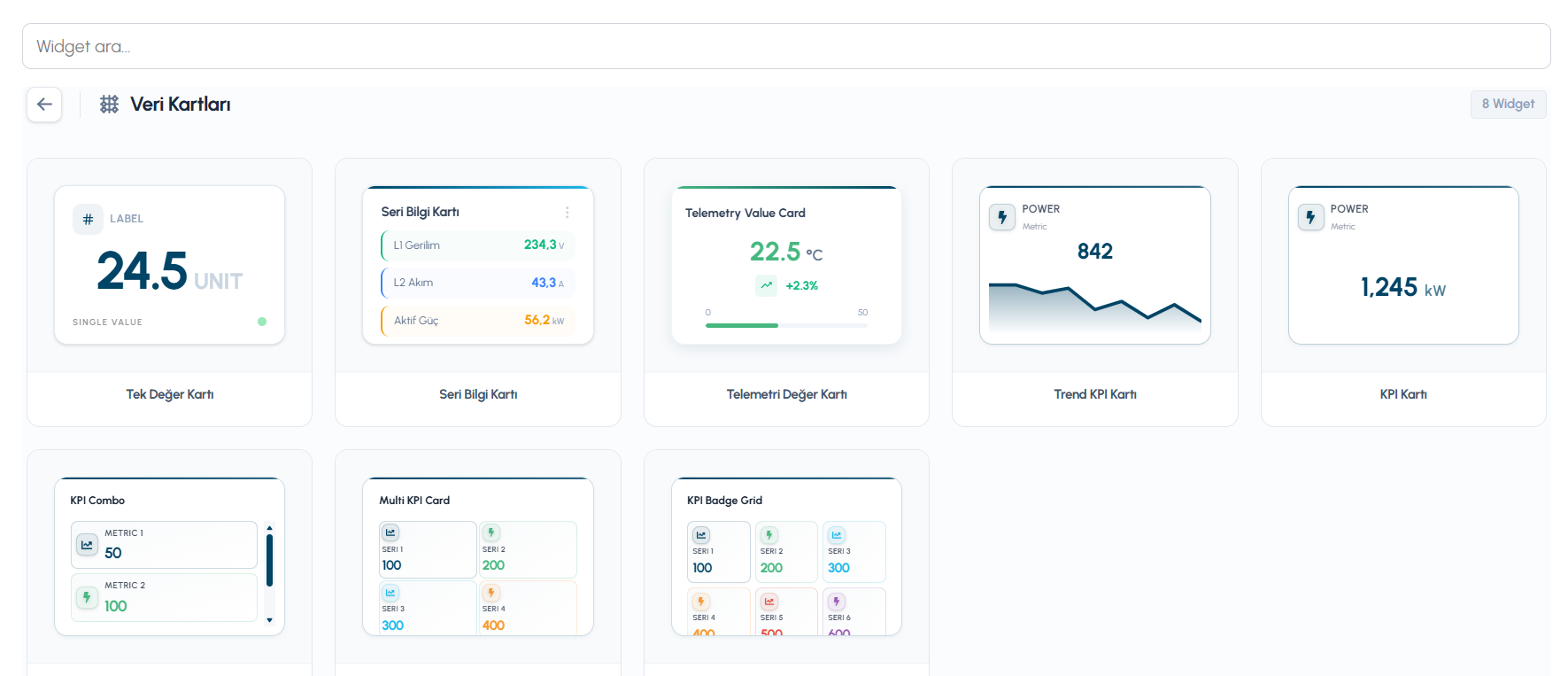

KPI, telemetri ve seri veri görselleştirmeleri için kullanılan kart tabanlı widget örnekleri
- Grafik widgetları → Zaman serisi telemetri verilerini çizgisel veya sütun grafikler ile görselleştirir.
- Gösterge kartları → Anlık ölçüm değerlerini büyük ve okunabilir kart yapıları ile gösterir.
- SCADA widgetları → Endüstriyel sistemlerin görsel süreç takibini sağlar.
- Alarm widgetları → Aktif alarm ve uyarı durumlarını merkezi olarak listeler.
- Harita widgetları → Cihaz ve saha verilerinin konum bazlı görüntülenmesini sağlar.
Pano ve widget yapısı nasıl çalışır?
Platforma gelen tag ve telemetri verileri widget bileşenlerine bağlanır. Widget’lar bu verileri işleyerek pano üzerinde görsel bileşenler halinde kullanıcıya sunar.
Her dashboard farklı widget yapılarından oluşabilir ve kullanıcı ihtiyaçlarına göre özelleştirilebilir. Böylece aynı platform üzerinde farklı kullanım senaryolarına uygun dashboard ekranları oluşturulabilir.
- Cihazlardan telemetri verileri alınır
- Veriler tag ve sanal tag yapıları ile organize edilir
- Widget bileşenleri ilgili veri kaynaklarına bağlanır
- Widget’lar verileri görsel bileşenlere dönüştürür
- Dashboard ekranı tüm widget yapılarını merkezi olarak kullanıcıya sunar
Dashboard yapısı, platform içerisindeki operasyonel verilerin merkezi olarak analiz edilmesini ve görsel olarak yönetilmesini sağlar.
Platform içerisindeki rolü
Pano ve widget yapıları platformun kullanıcı etkileşim katmanını oluşturur. Sistem verileri bu yapı sayesinde kullanıcı tarafından izlenebilir, analiz edilebilir ve yönetilebilir hale gelir.
Veri görselleştirme → Telemetri verileri grafik, tablo ve kart yapıları ile kullanıcıya görsel olarak sunulur.
Alarm yönetimi → Alarm durumları dashboard üzerinden merkezi olarak takip edilebilir.
Operasyonel analiz → Sistem performansı ve saha davranışları dashboard bileşenleri üzerinden analiz edilebilir.
Esnek kullanıcı deneyimi → Widget bileşenleri sürükle bırak mantığı ile özelleştirilebilir ve yeniden konumlandırılabilir.
Kullanım senaryoları
Pano ve widget yapıları; enerji yönetimi, endüstriyel otomasyon, bina yönetimi ve IoT sistemlerinde gerçek zamanlı operasyon takibi için kullanılır.
GES izleme panoları → İnverter üretim verileri, panel performansı ve saha sıcaklıkları merkezi dashboard ekranlarında izlenebilir.
Endüstriyel SCADA ekranları → PLC ve saha cihazlarından gelen proses verileri SCADA widgetları ile görsel olarak takip edilebilir.
Enerji tüketim analizi → Gerilim, akım, güç ve enerji tüketim verileri grafik ve analiz widgetları ile incelenebilir.
Bina otomasyonu → HVAC, aydınlatma ve çevresel kontrol sistemleri dashboard panoları üzerinden merkezi olarak yönetilebilir.
Saha ve cihaz haritaları → Cihazların lokasyon bazlı izlenmesi harita widgetları üzerinden gerçekleştirilebilir.
Sonraki adım
Dashboard ve widget yapısını öğrendikten sonra kural zinciri sistemini inceleyerek platform içerisindeki otomasyon ve alarm süreçlerinin nasıl çalıştığını daha detaylı şekilde anlayabilirsiniz.
