Pasif SCADA
Pasif SCADA
Tesisinizin akış şemalarını ve boru hatlarını pasif SCADA elemanları ile tasarlayın. Aktif SCADA parçalarıyla birleşerek tesisinizin tüm fiziksel bağlantılarını dijital ortama taşıyın.
Pasif SCADA
Boru hattı ve akış diyagramları oluşturmak için bağlayıcı hatlar ve borular

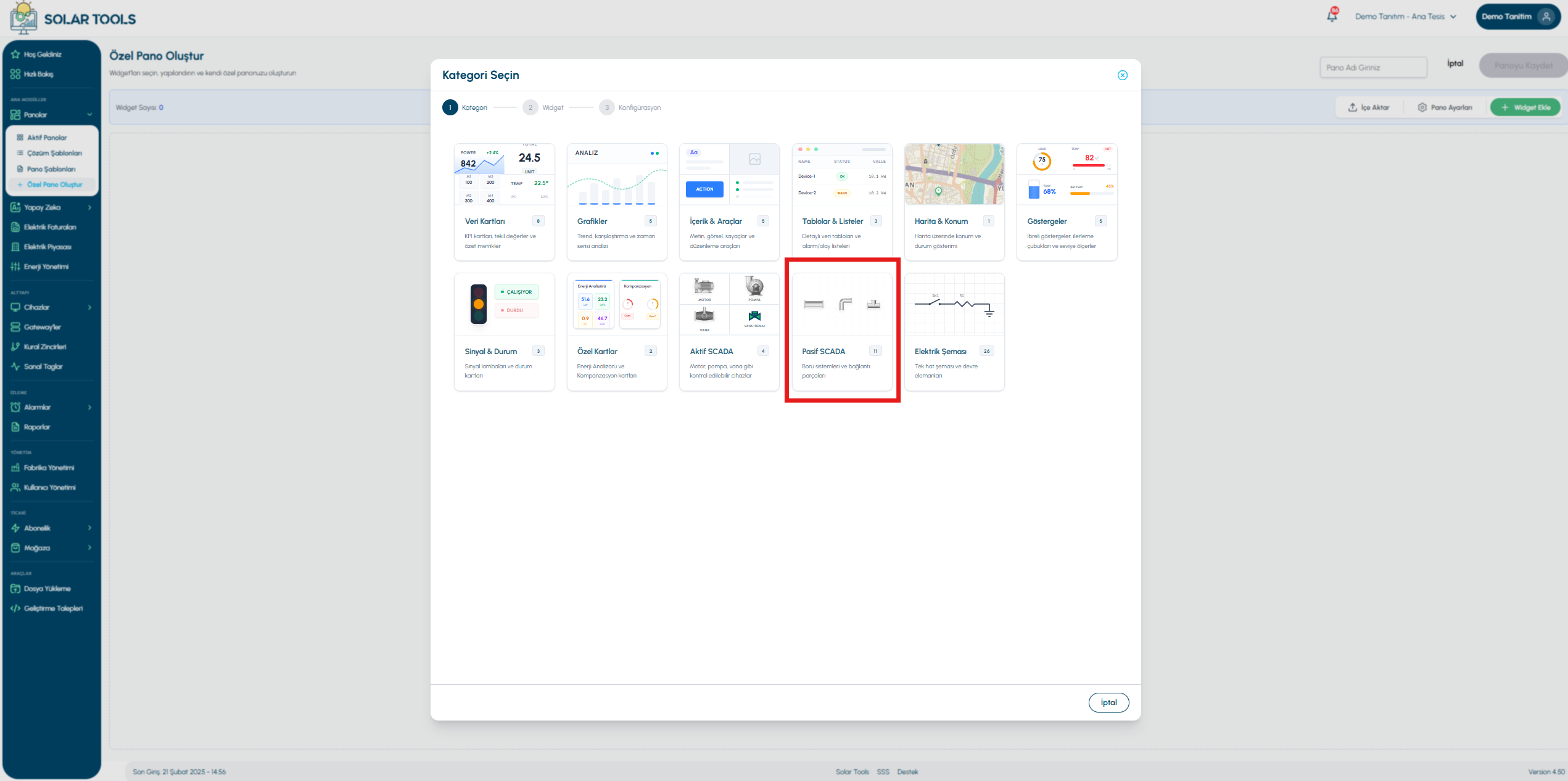

Pasif SCADA kategorisi — boru ve bağlantı elemanları
Pasif SCADA Kullanımı
Boru Elemanları
Dikey/yatay boru hatları ve dörtlü kavşak bağlantıları
Boru Elemanları

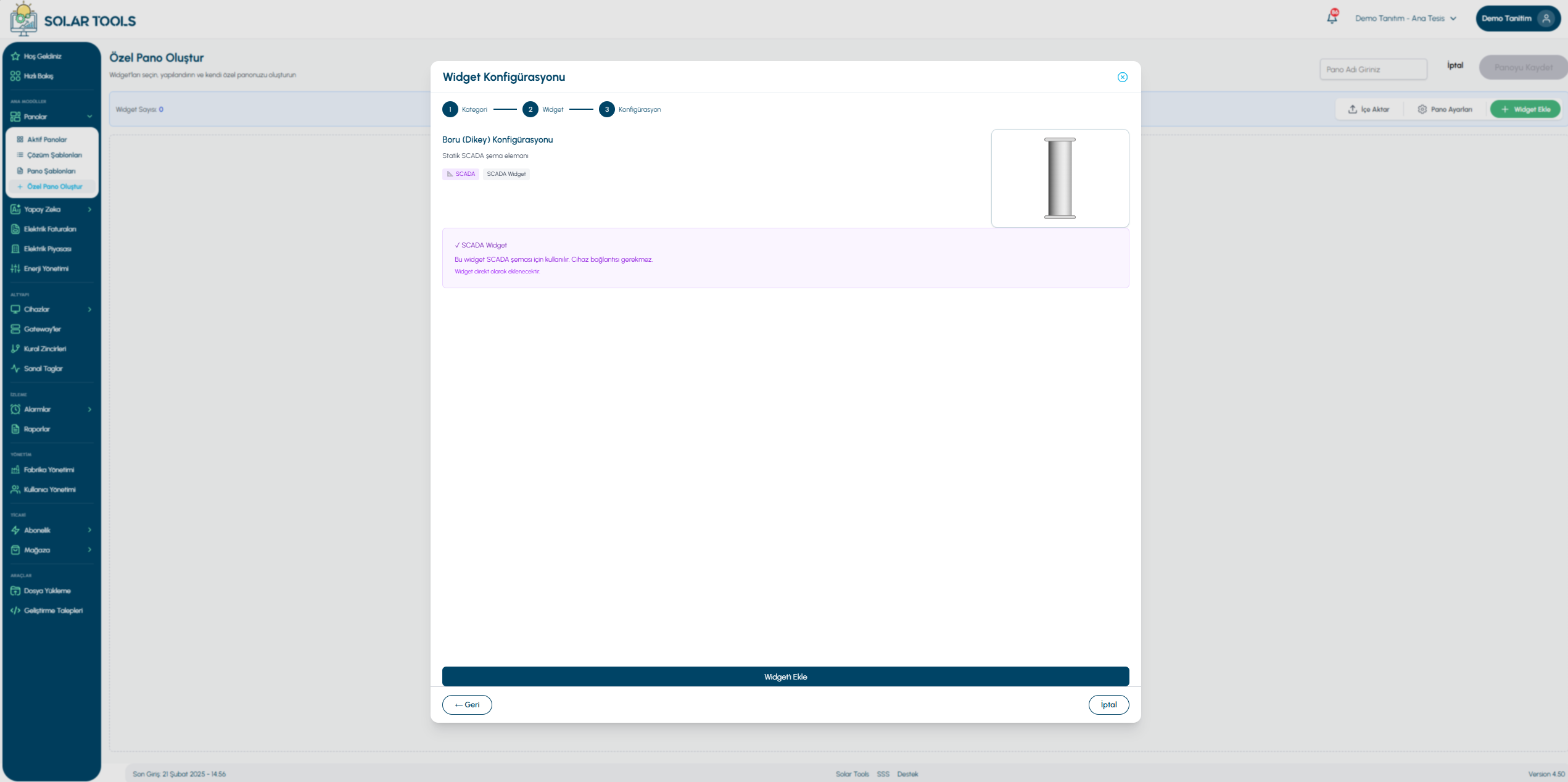

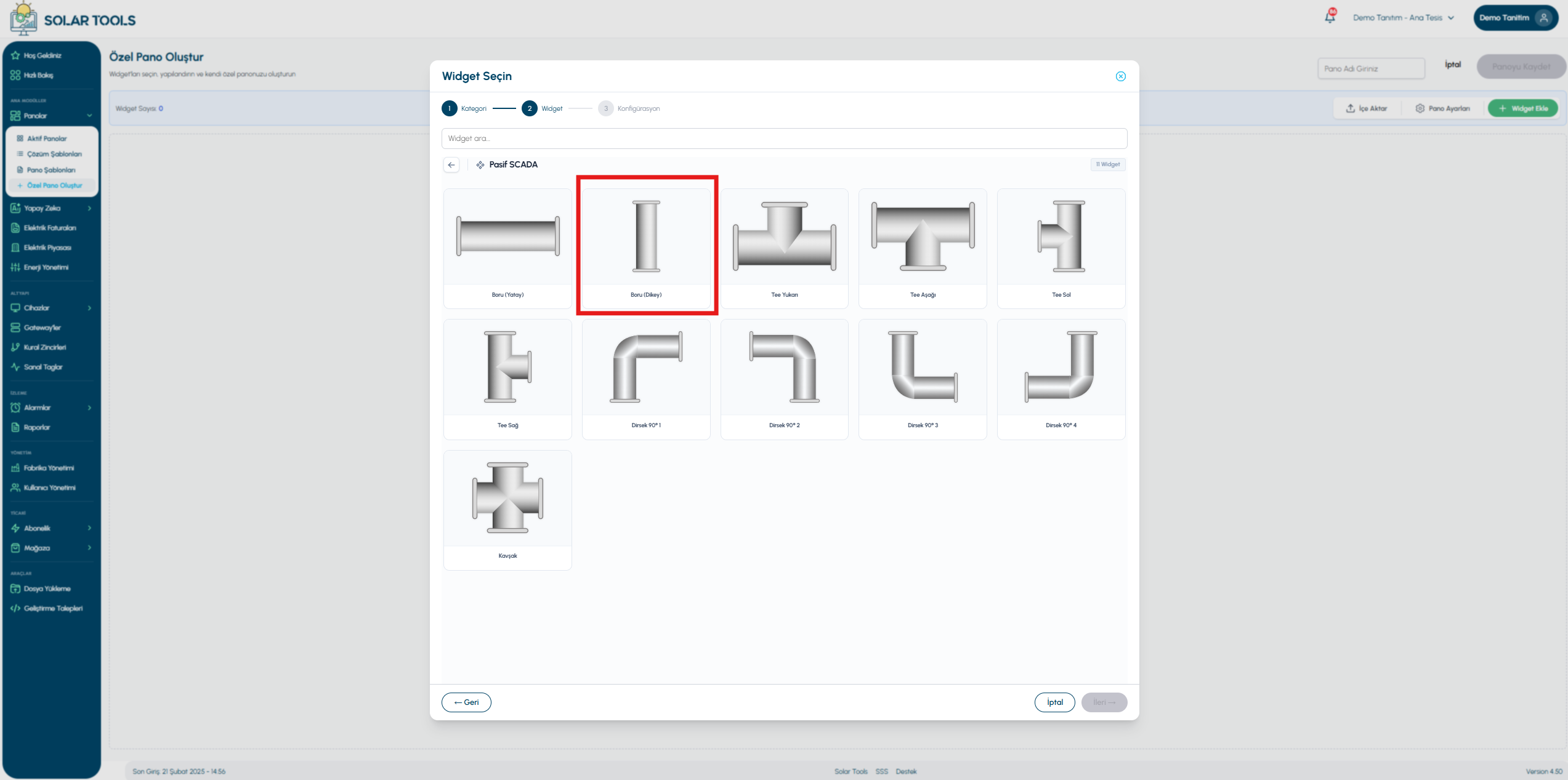

Dikey boru parçası
Akış yönü animasyonu

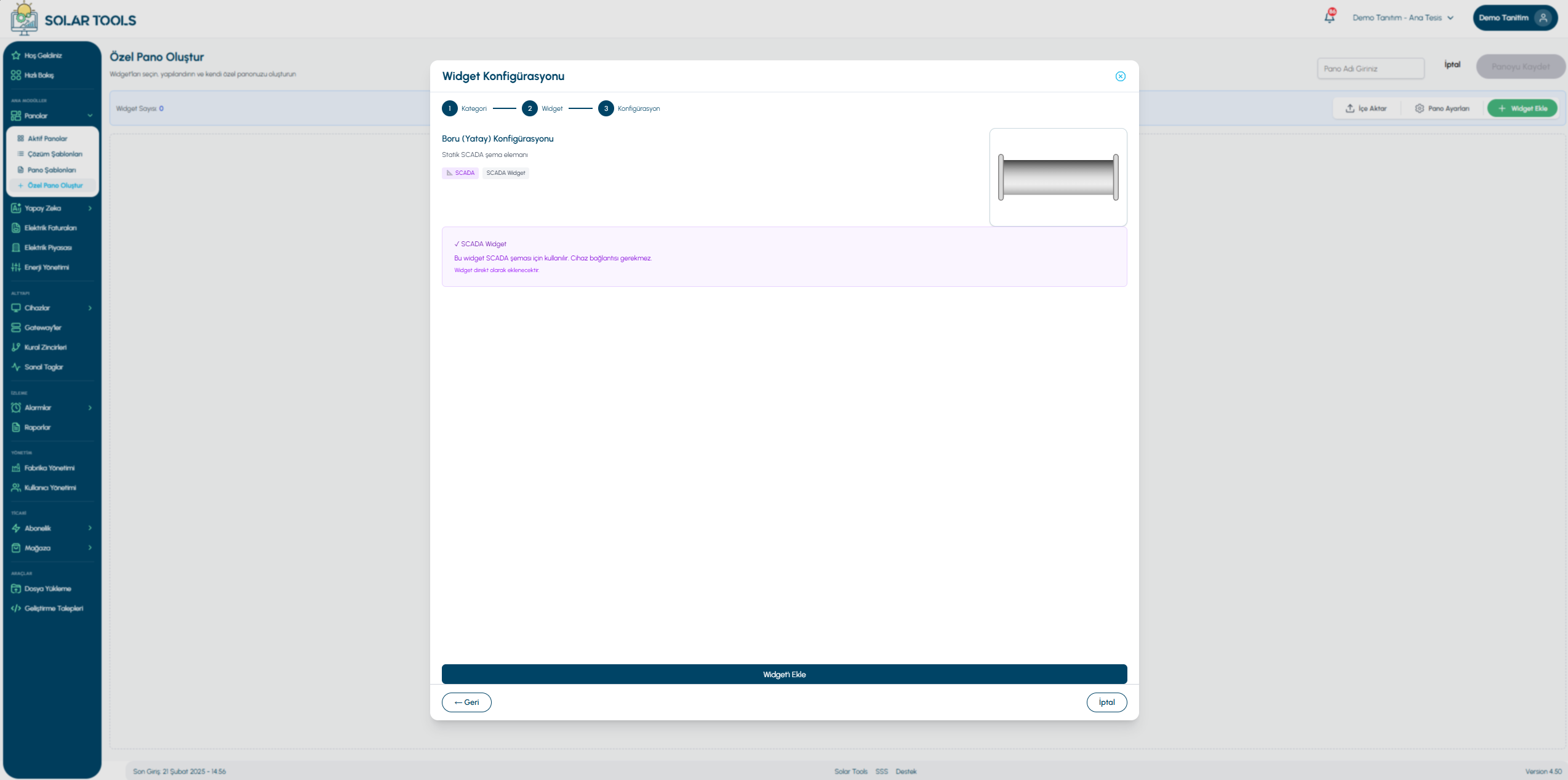

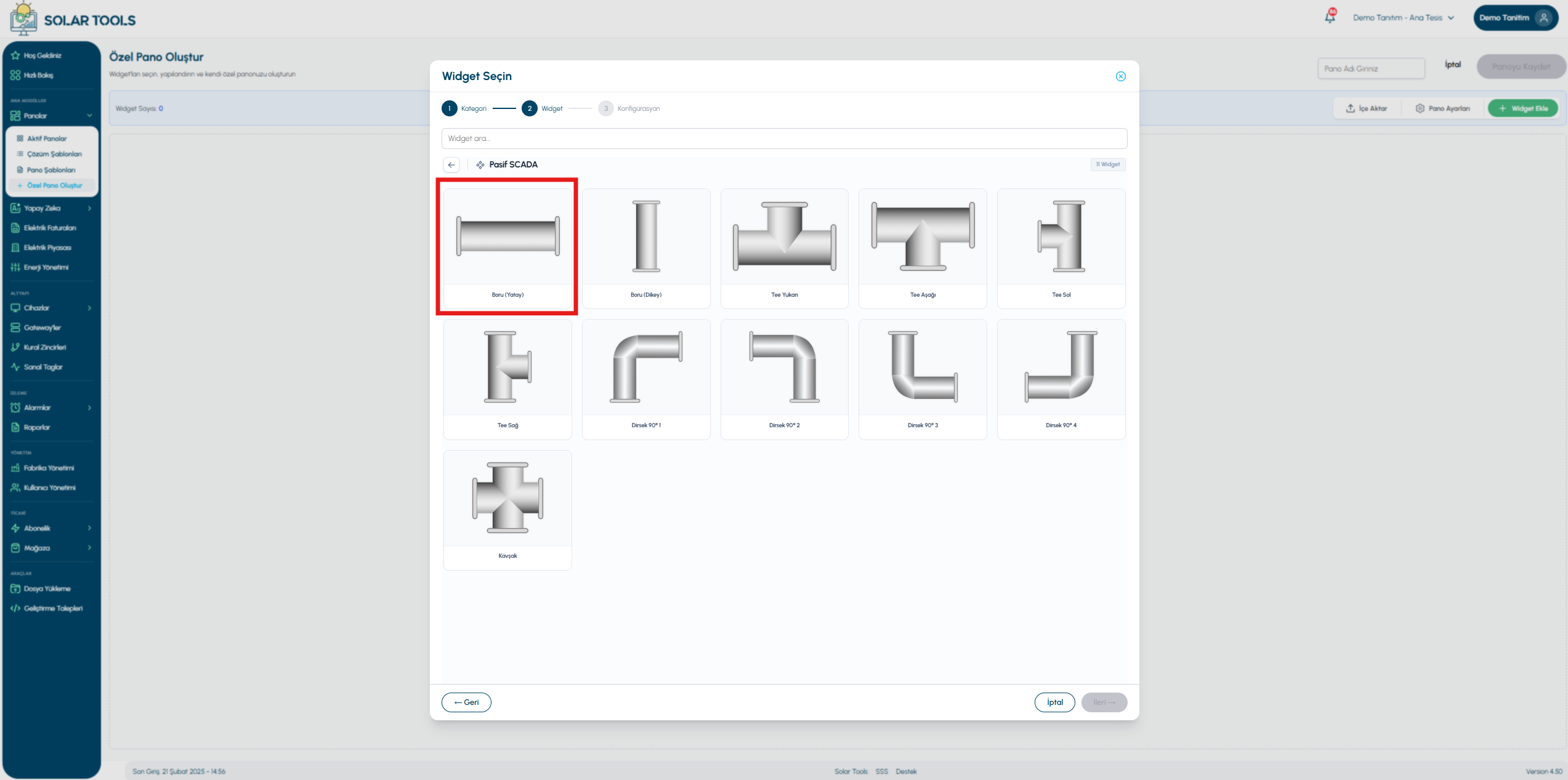

Yatay boru parçası
Renk ve akış ayarı

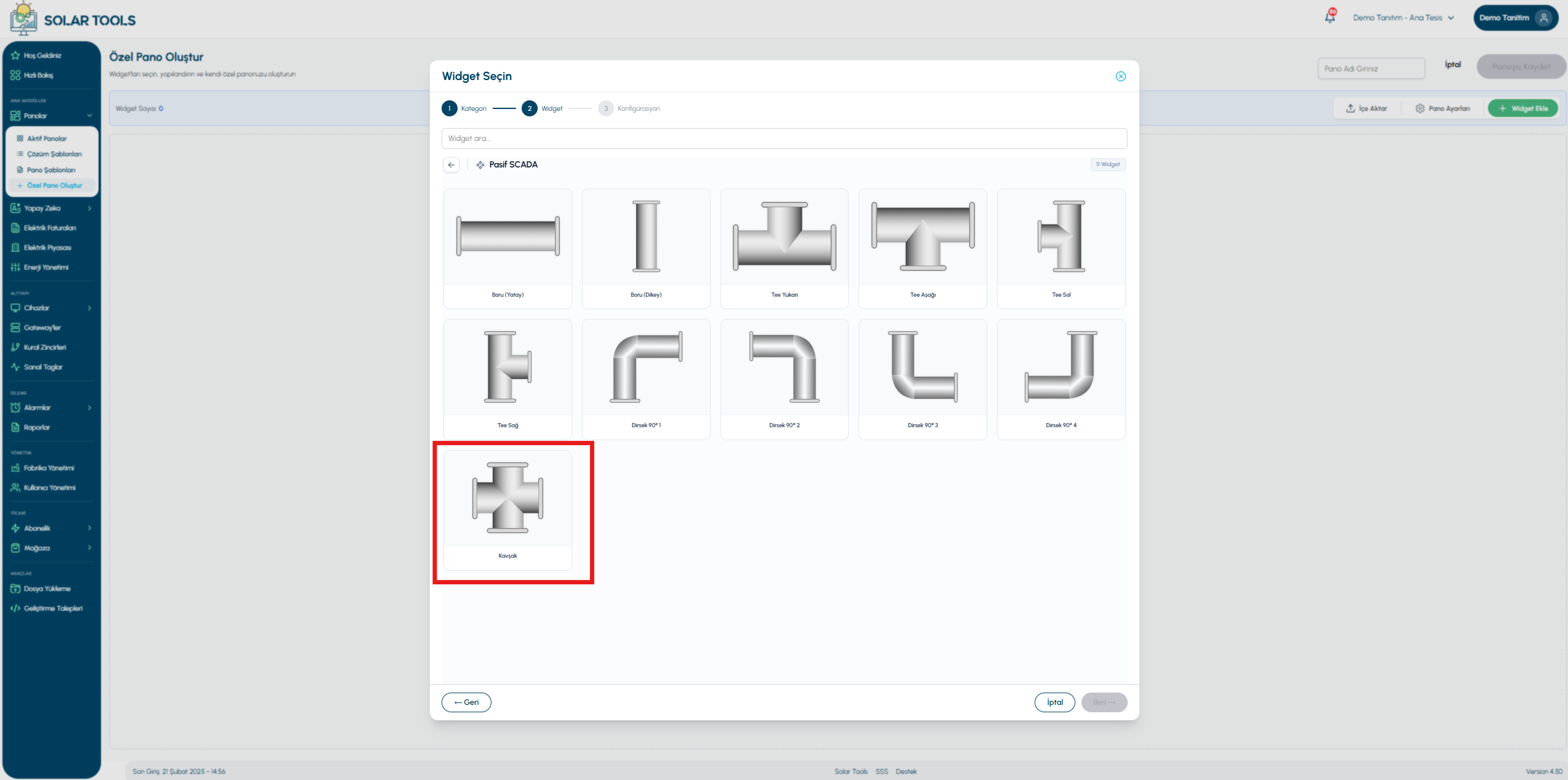

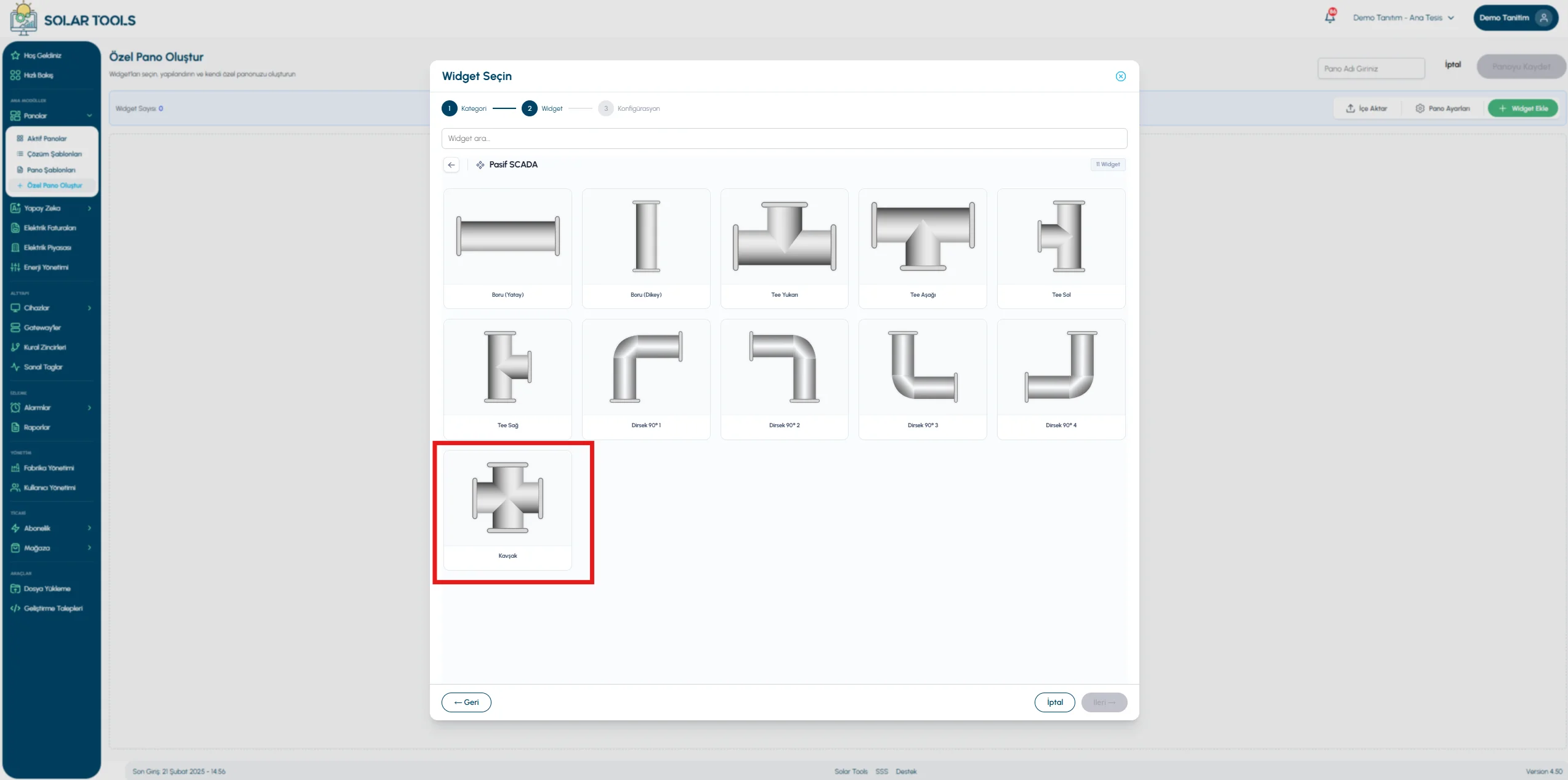

4 yollu kavşak elemanı
Kavşak bağlantı noktaları
Dirsek Elemanları
90 derecelik köşe dönüşleri ve dirsek bağlantıları
Dirsek Elemanları

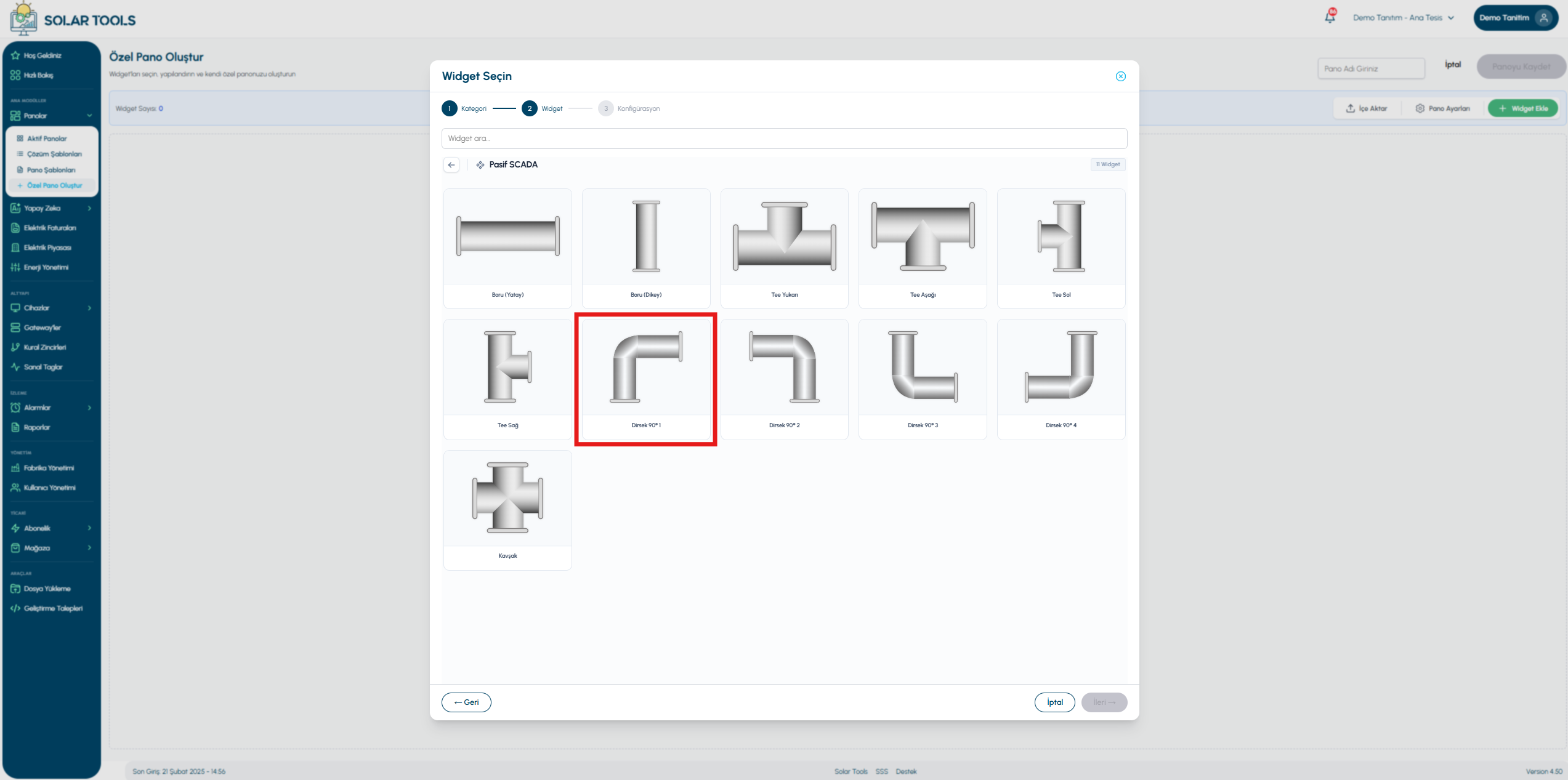

90° sağ dirsek
Akış animasyonu

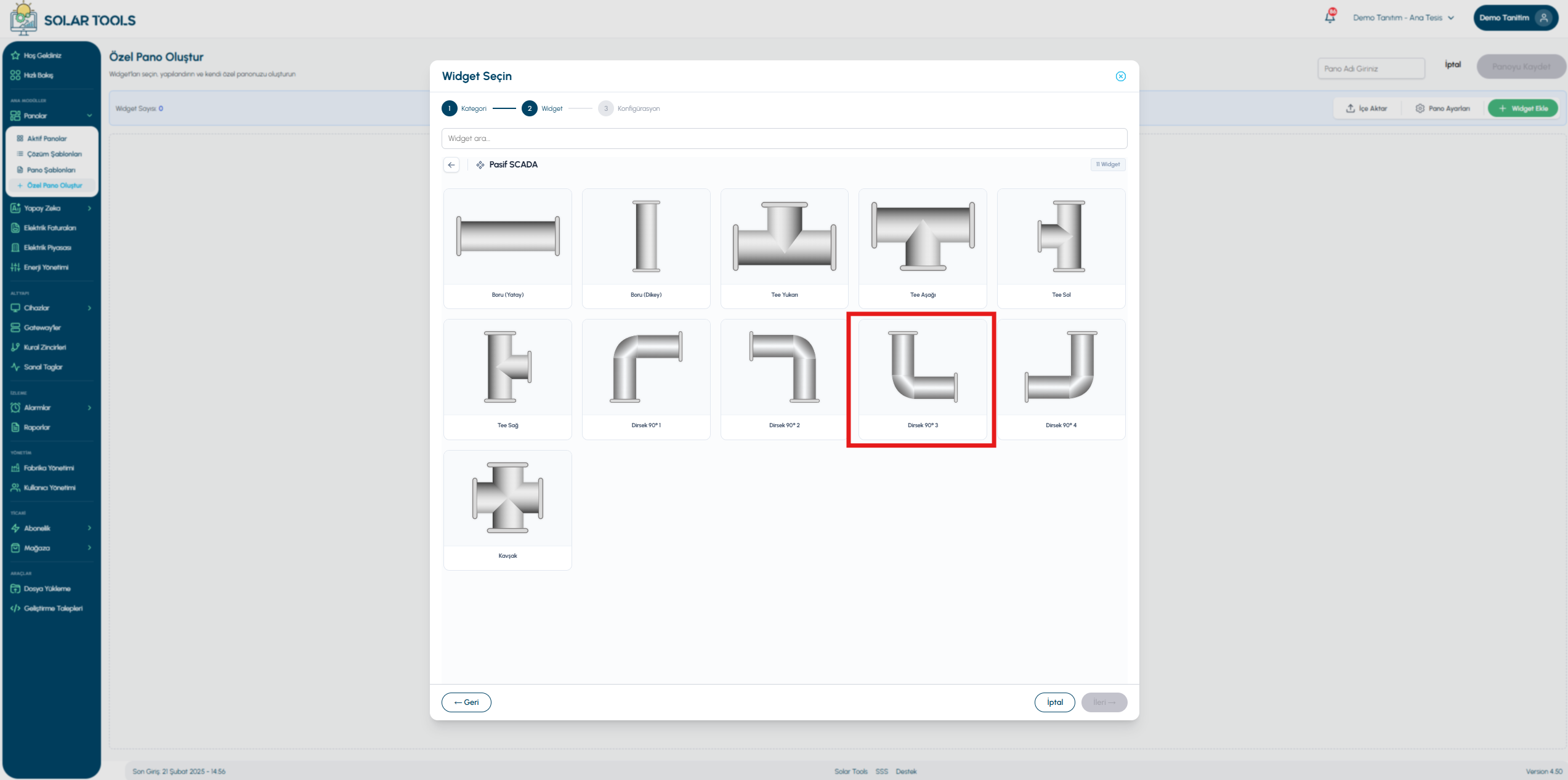

90° sağ alt dirsek
Akış animasyonu

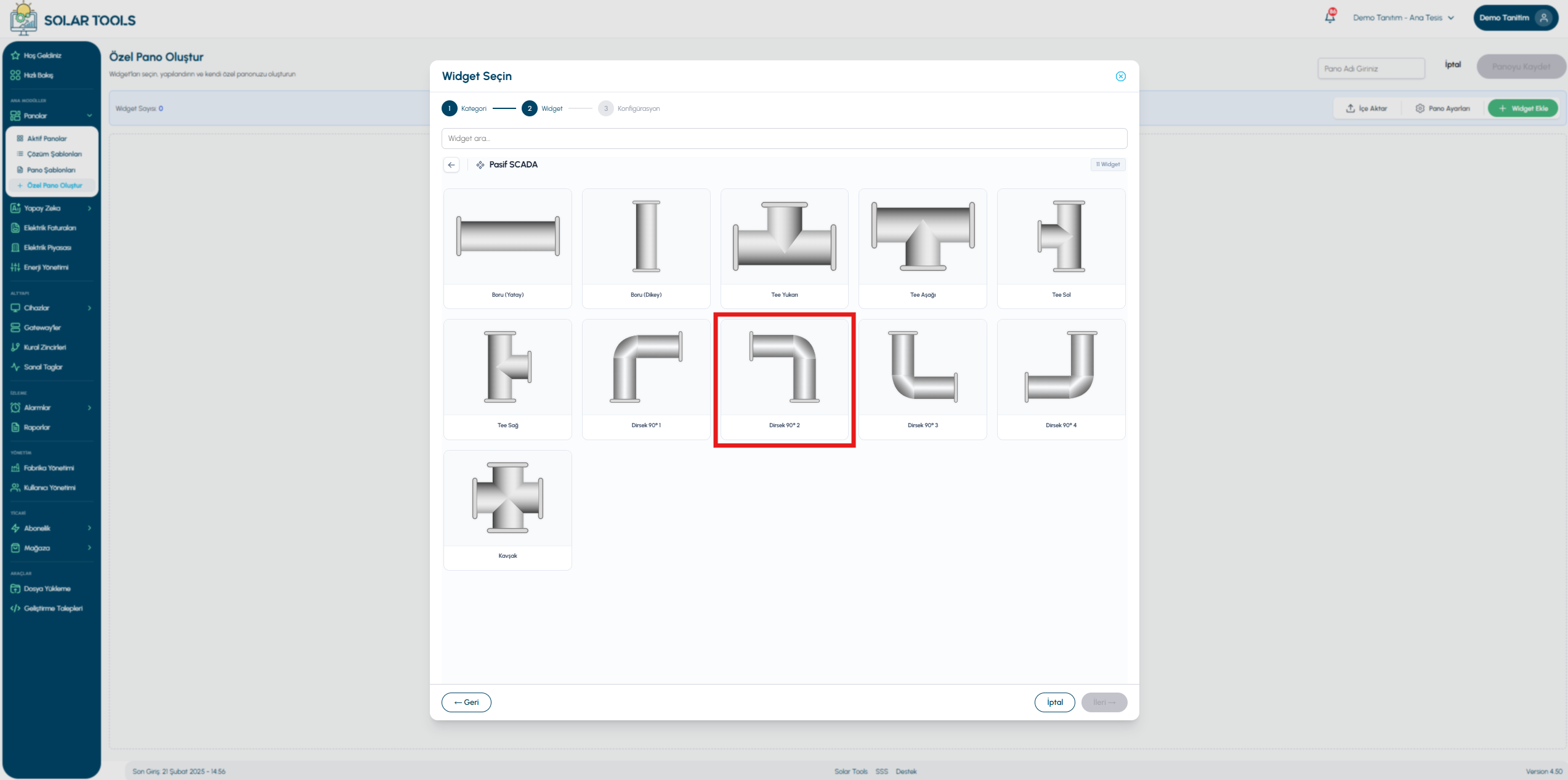

90° sol dirsek
Akış animasyonu

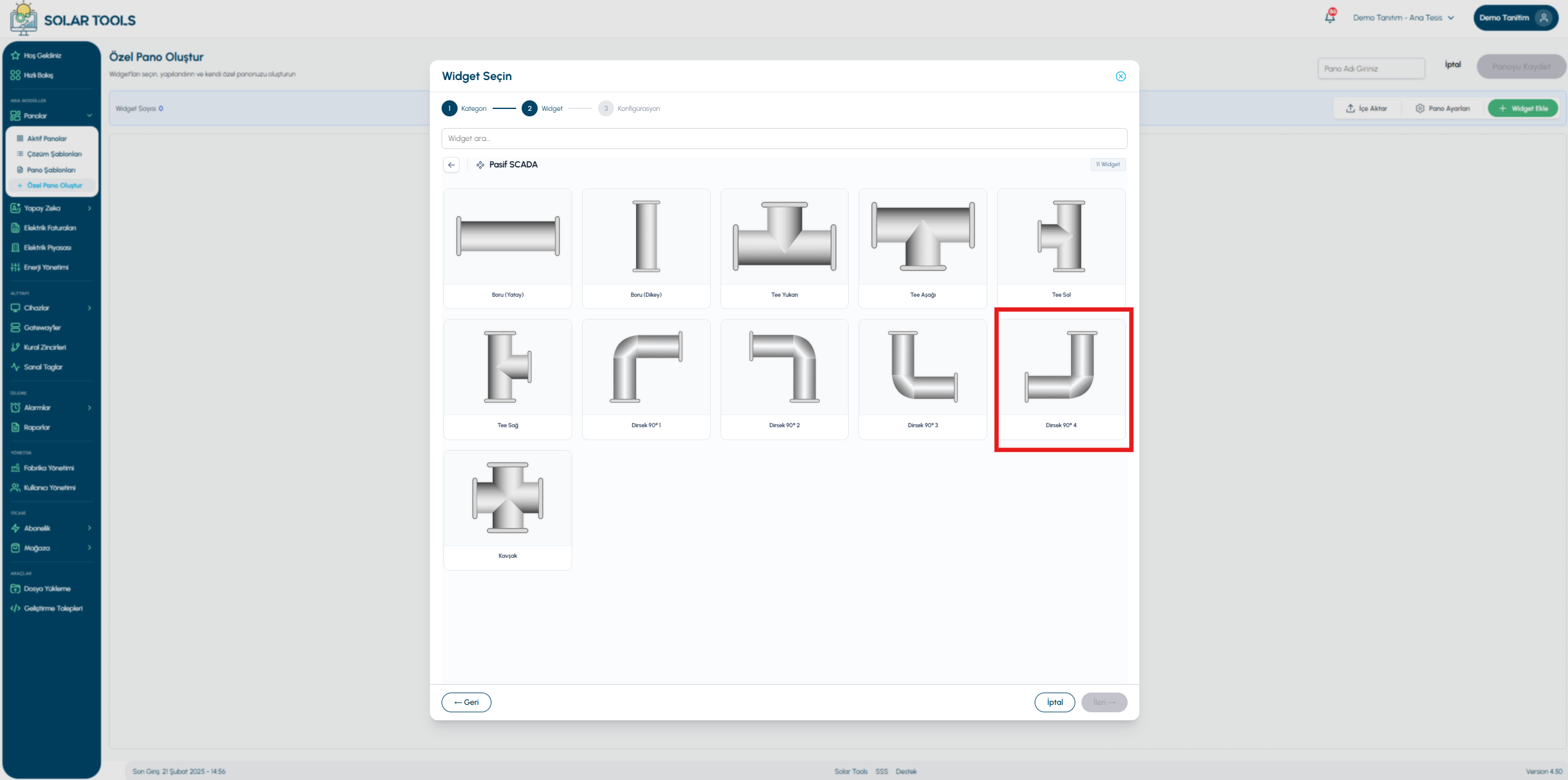

90° sol alt dirsek
Akış animasyonu
T-Kavşak Elemanları
Üç yollu dağılım sağlayan T (Tee) konektör parçaları
T-Kavşak Elemanları

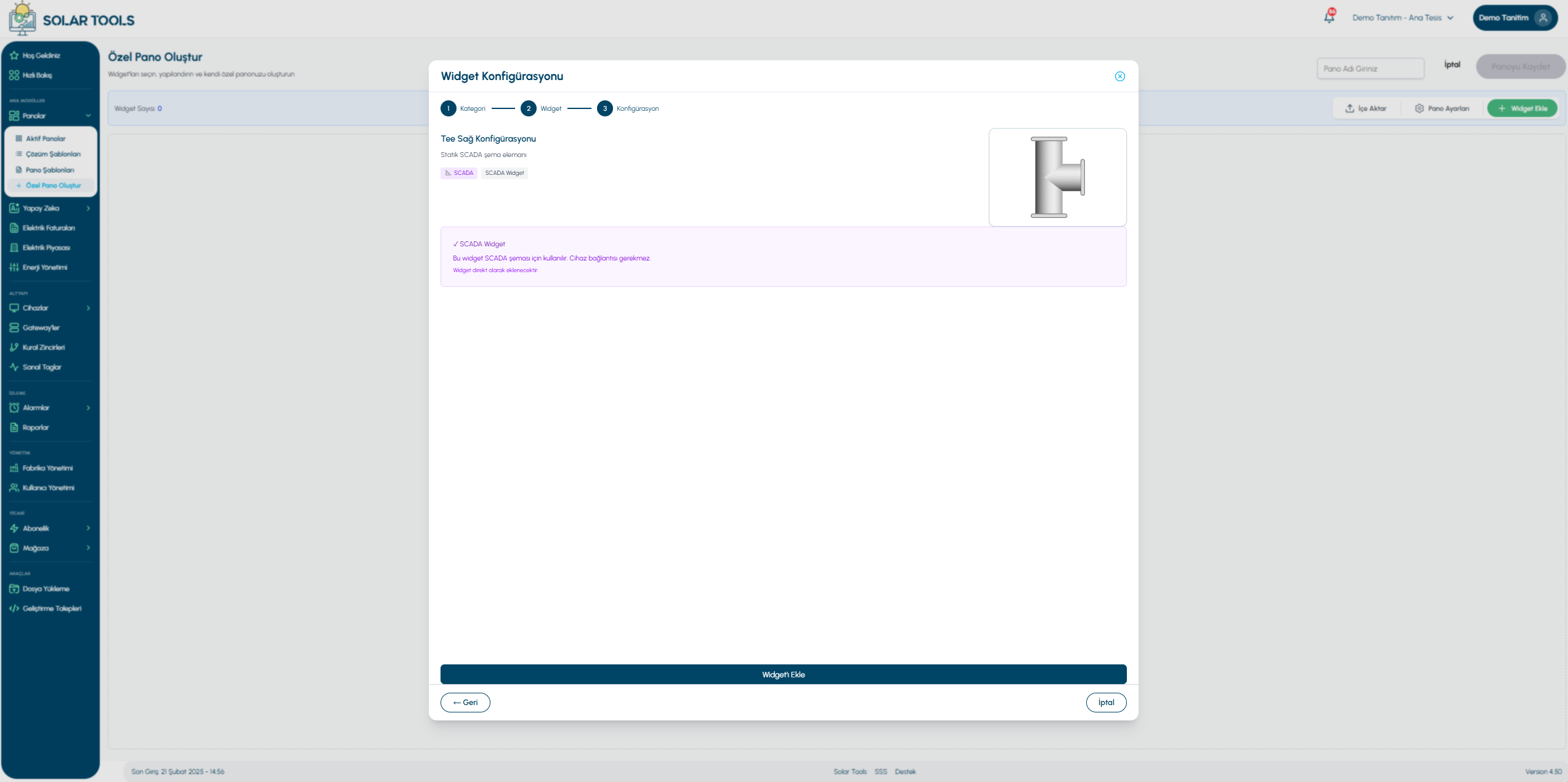

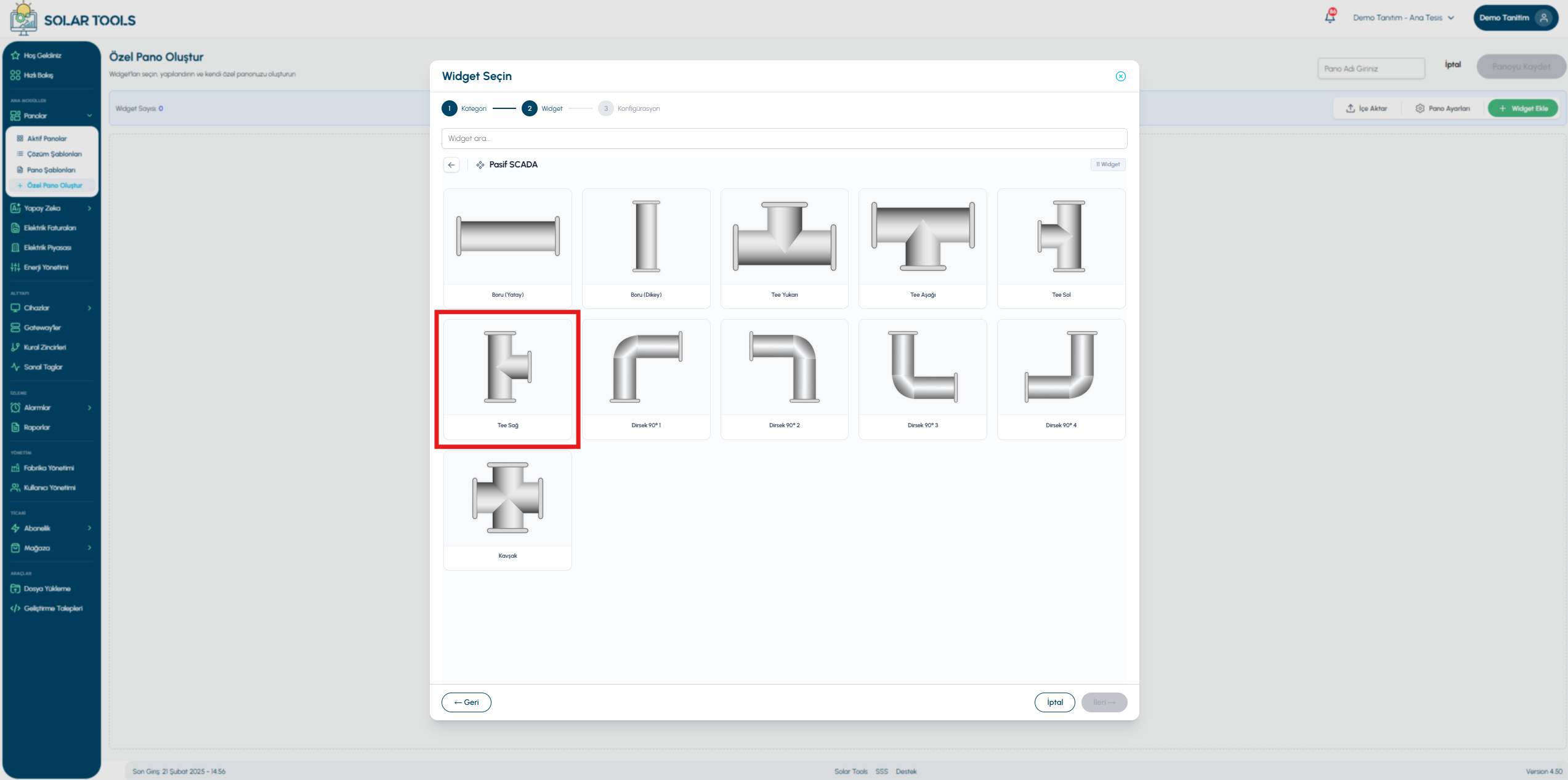

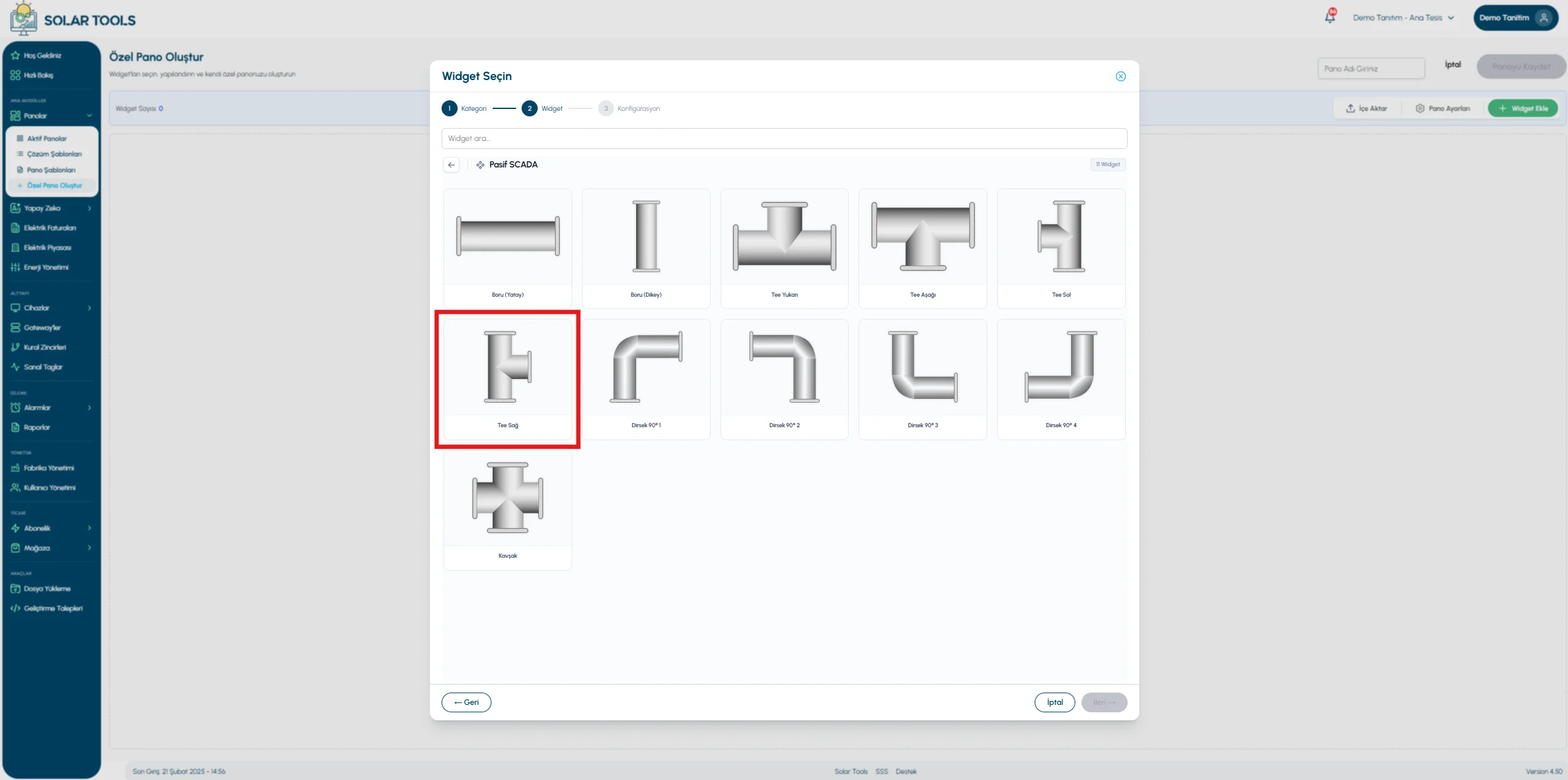

Sağ T kavşak
Akış animasyonu

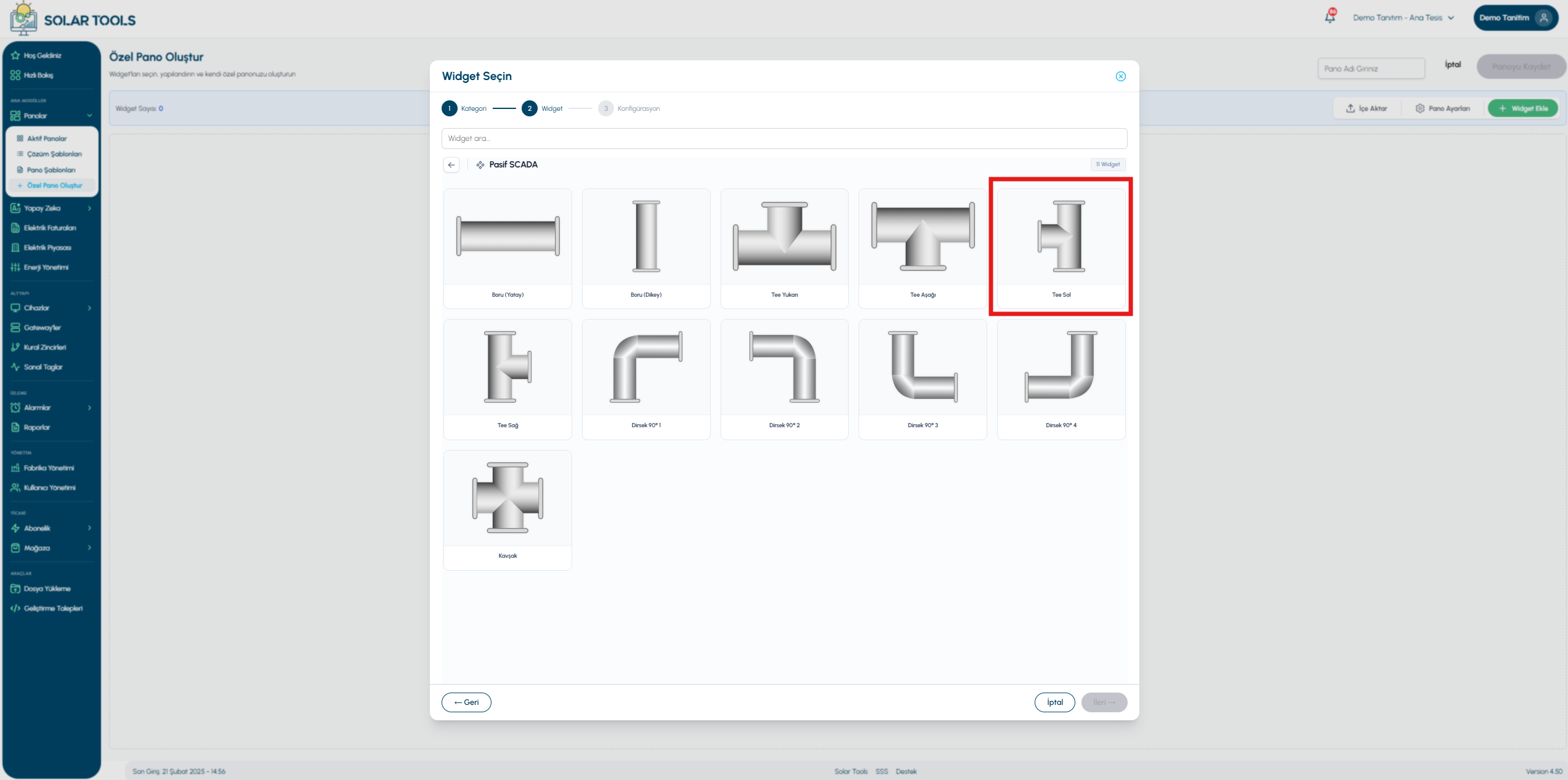

Sol T kavşak
Akış animasyonu

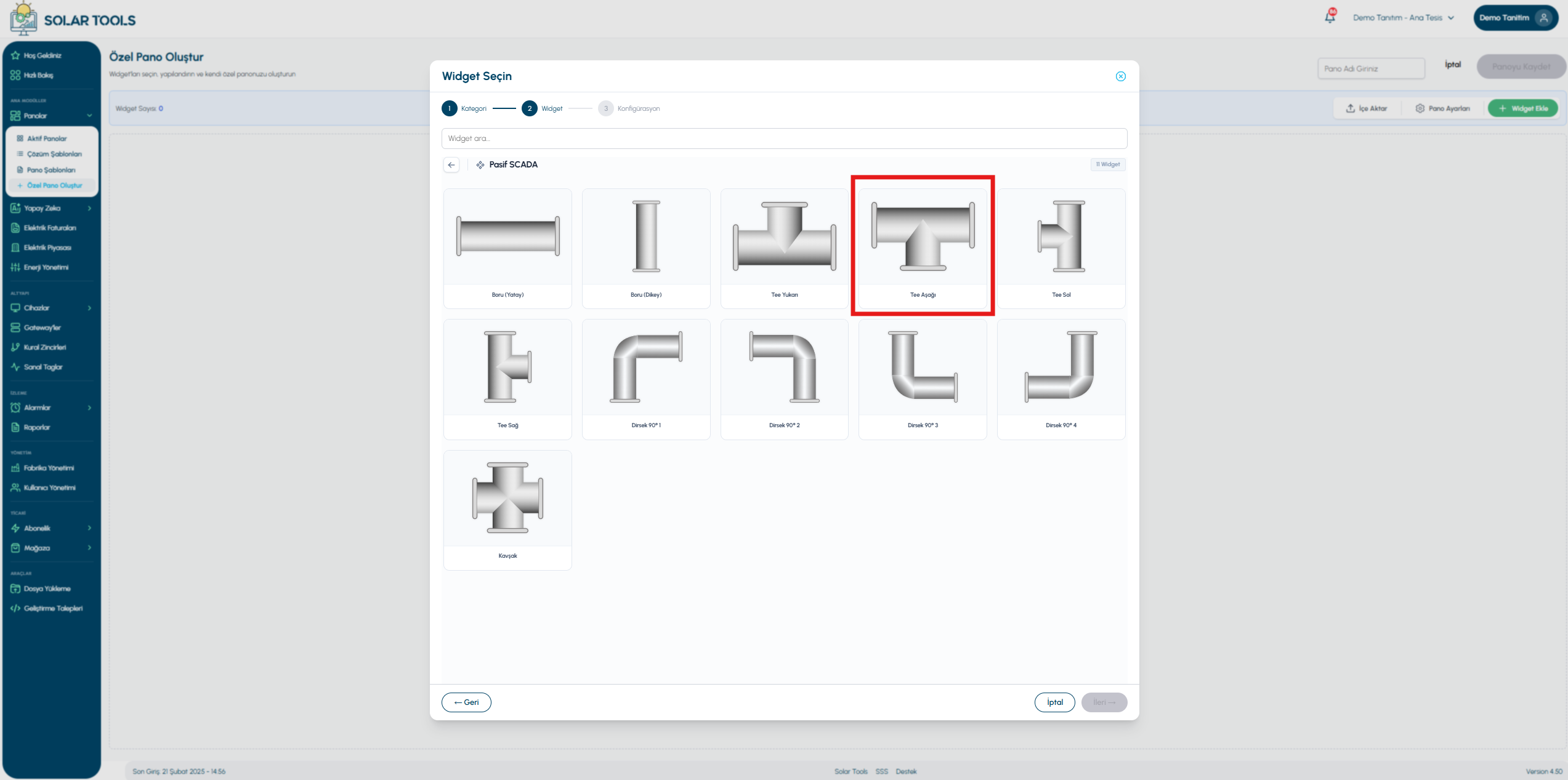

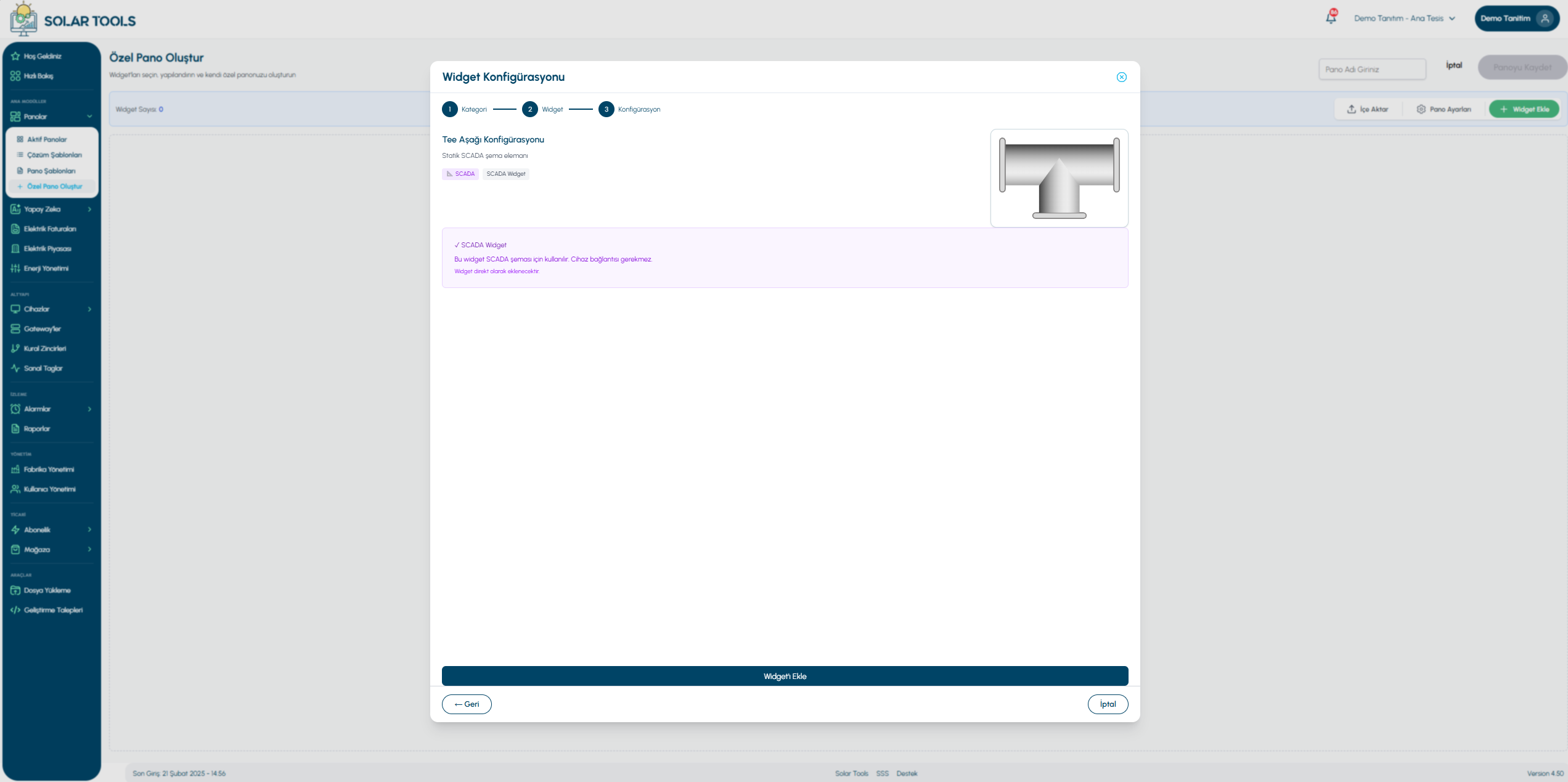

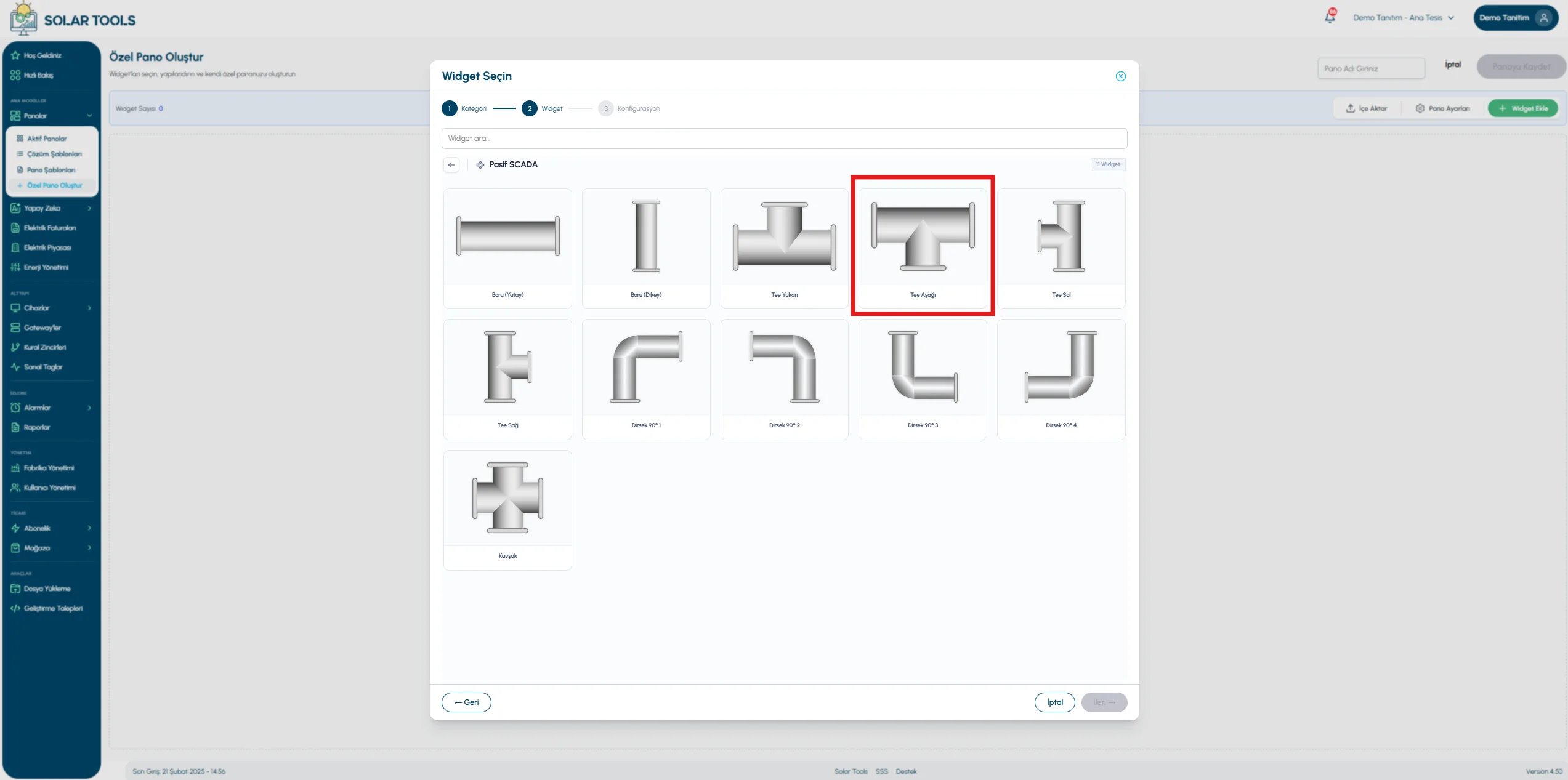

Alt T kavşak
Akış animasyonu

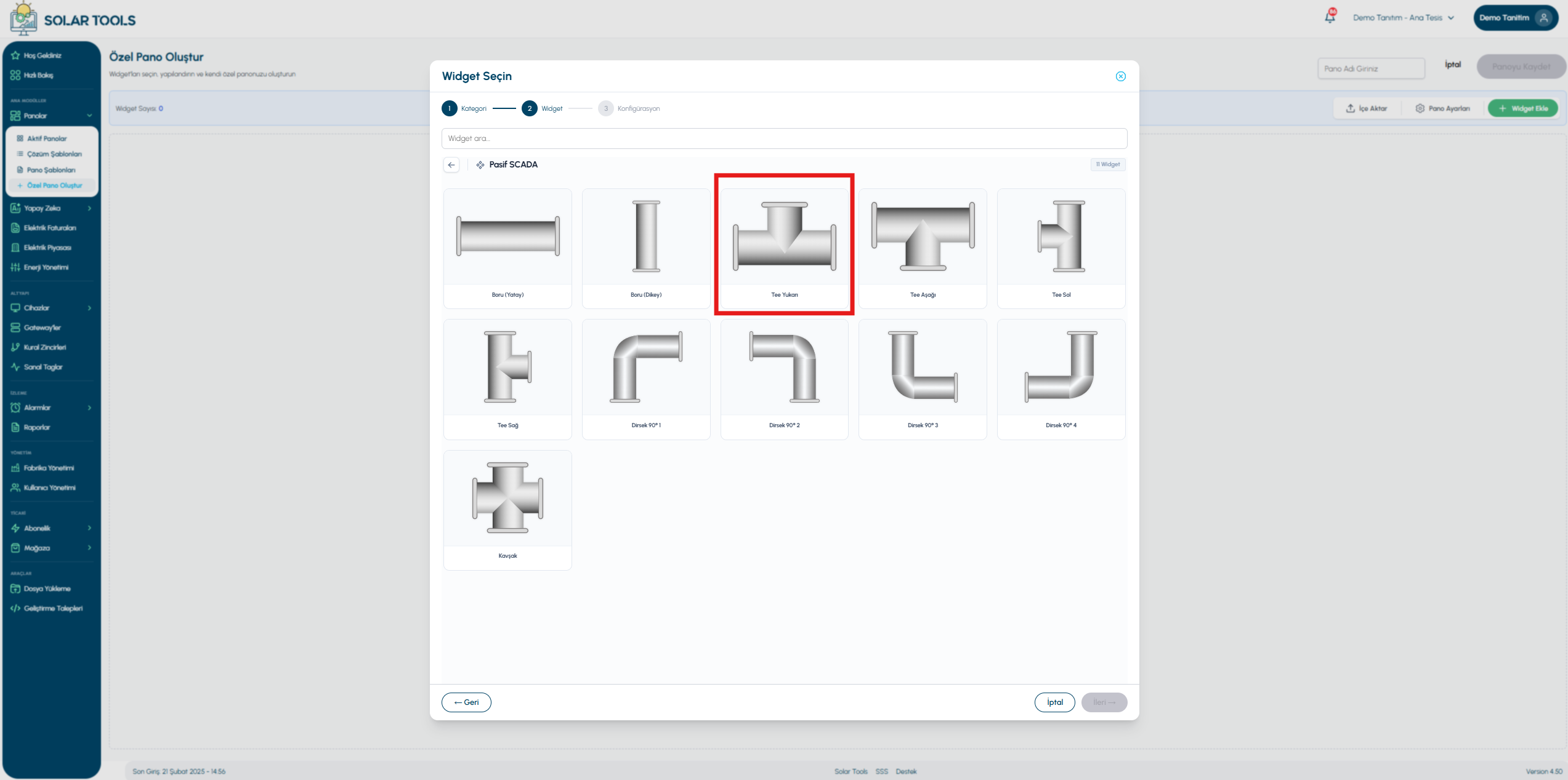

Üst T kavşak
Akış animasyonu
