Connector ekleme
Connector'lar, SolarTools Gateway üzerinden sahadaki cihazlarla haberleşmeyi sağlayan protokol köprüleridir. Modbus TCP/RTU, MQTT, OPC-UA gibi endüstriyel standartlarda veri toplamak için gateway üzerine birden fazla connector eklenebilir.
Connector Yapılandırma Akışı
Herhangi bir cihazdan veri almadan önce aşağıdaki temel adımları izleyerek bağlantı profilinizi oluşturmalısınız:
Protokol
Haberleşme dilini seçin.
Ağ Ayarları
IP, Port veya COM yapılandırın.
Adresleme
Okunacak tag listesini girin.
Deploy
Konfigürasyonu gateway'e iletin.
Adım Adım Connector Kurulumu
Aşağıdaki 6 adımı takip ederek gateway üzerinde yeni bir veri toplama noktası oluşturabilirsiniz. Her bir görselin üzerine gelerek detayları büyüteç ile inceleyebilir, tıklayarak tam ekran görüntüleyebilirsiniz:

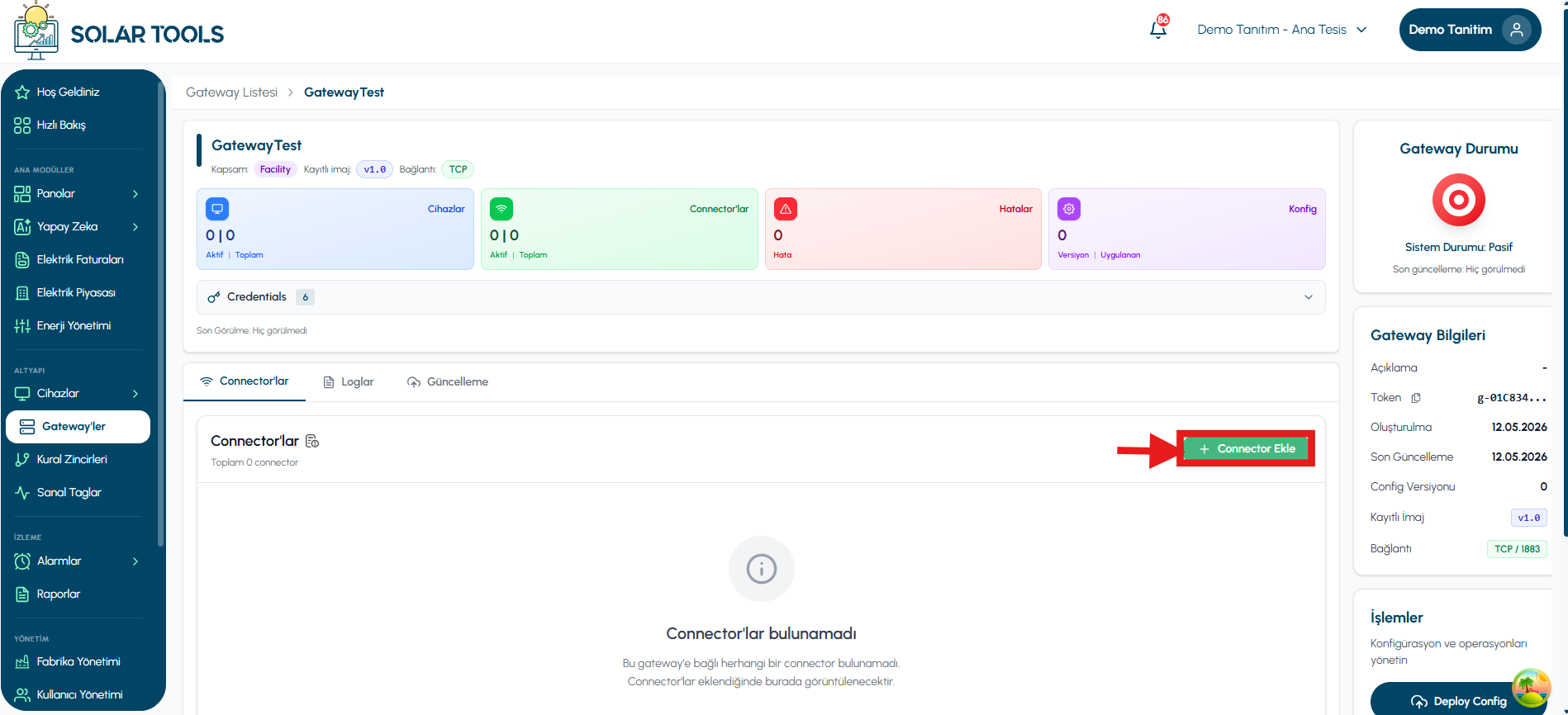

Connector Sekmesi
Sağ üst köşedeki Connector Ekle butonuna tıklayarak yeni bir haberleşme köprüsü oluşturma işlemini başlatın.

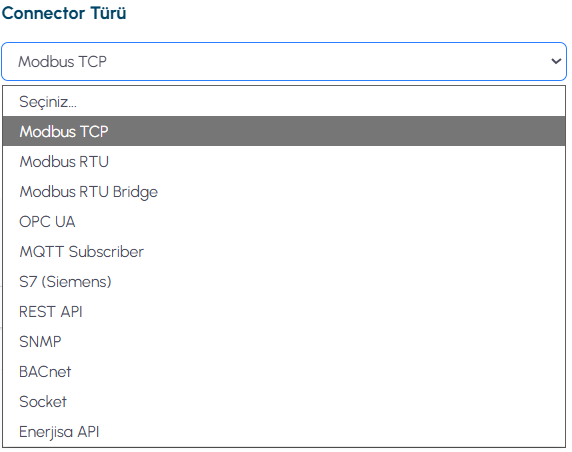

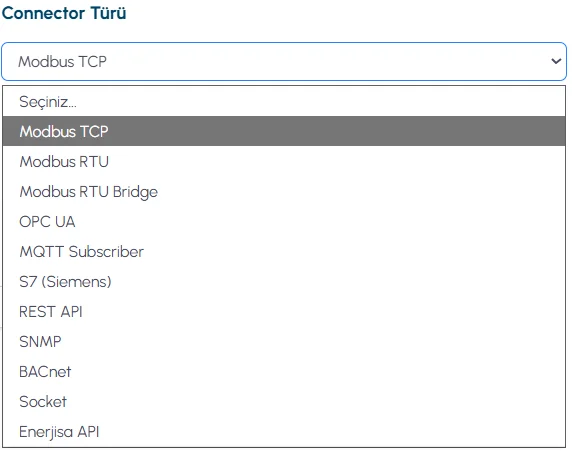

Connector Türü
Platformun harici cihaz veya sistemlerle nasıl iletişim kuracağını belirler.
Modbus TCP: Modbus protokolü ile TCP/IP üzerinden endüstriyel cihazlara bağlanır.
REST API: HTTP istekleri ile harici servislerle veri alışverişi yapar.
MQTT: Hafif publish/subscribe yapısı ile IoT verisi gönderir ve alır.
OPC UA: Endüstriyel cihazlar arasında güvenli veri iletişimi sağlar.
HTTP: Standart web istekleri ile platforma veri gönderir.
Serial: RS485 veya RS232 gibi seri portlar üzerinden cihazlarla iletişim kurar.

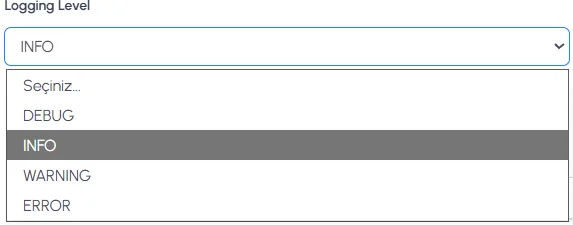

Logging Level
Debug: Hata ayıklama için detaylı teknik logları gösterir.
Info: Genel sistem aktivitelerini ve durum mesajlarını gösterir.
Warning: Sistemi durdurmayan olası sorunları gösterir.
Error: Müdahale gerektiren kritik sorunları gösterir.

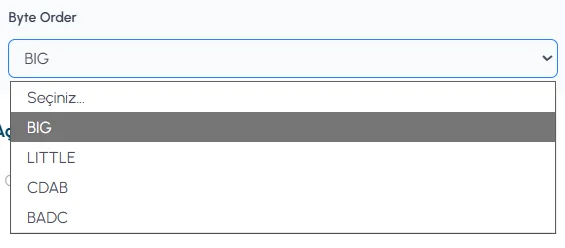

Bayt Sırası
Çok baytlı veriler okunurken baytların nasıl sıralanacağını belirler.
Big Endian: En anlamlı baytı önce okur/saklar.
Little Endian: En düşük anlamlı baytı önce okur/saklar.
CDAB: 32-bit verilerde yer değiştirilmiş bayt sırası kullanır.
BADC: Uyumluluk için farklı bir yer değiştirilmiş bayt sırası kullanır.

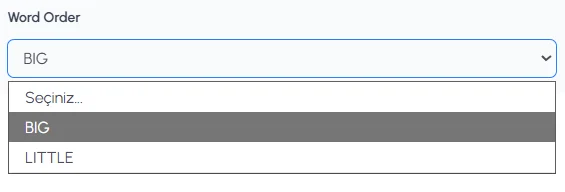

Word Order
32-bit veya daha büyük verilerde 16-bit word’lerin sırasını belirler.
Big Endian: Yüksek değerli word’ü önce okur.
Little Endian: Düşük değerli word’ü önce okur.

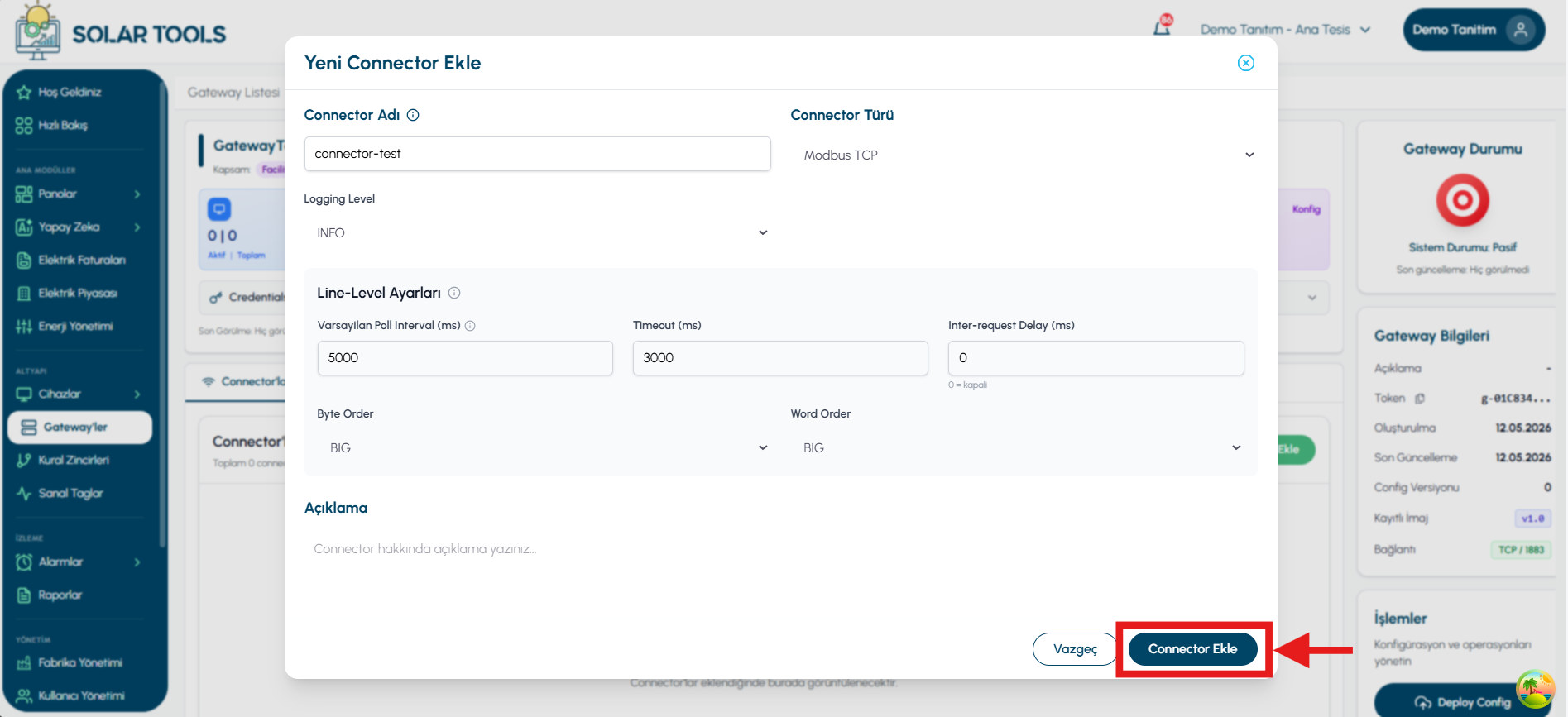

Connector Ekle
Ayarları kaydettikten sonra ilk connector'ı oluşturmak için Connector Ekle butonuna tıklayın.
